串級式試驗變壓器的接線原理是怎樣的？

發布時間:2023-02-16 13:00:10 閱讀次數: 872次

由幾臺單臺試驗變壓器組成，而單臺試驗變壓器容量小、電壓低、重量輕，既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用......

電力試驗設備廠家

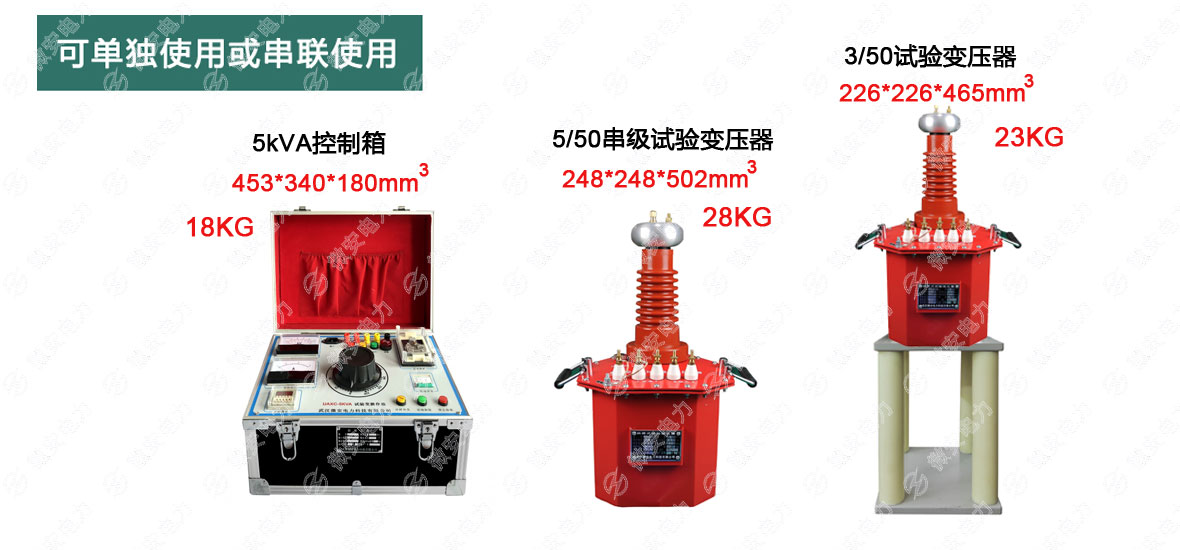

在日常的電力檢修試驗工作中，常有客戶問及串級式試驗變壓器，這是因?yàn)榇?jí)式試驗變壓器具有很大的優越性，因?yàn)槠湔麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，而單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。這些試驗變壓器既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。

串級式試驗變壓器———儀器采購 :張經理 153-7708-1310 （微信同號）

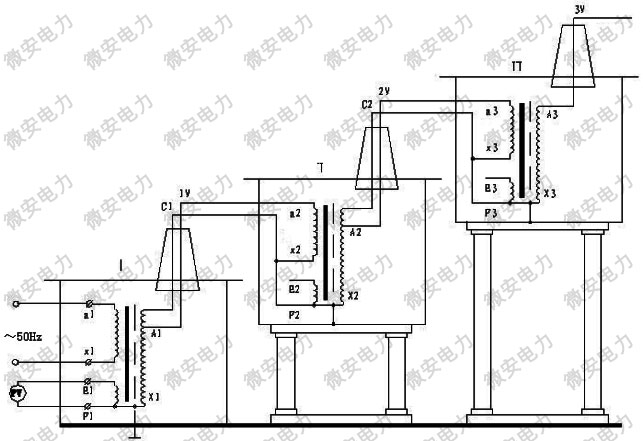

一、串級式試驗變壓器的原理圖

在上圖中，第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在串級試驗變器基本原理圖中，低壓電源加在試驗變壓器I的初級繞組a1x1上，單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器I的箱體是接地的。這樣第一級、第二級、第三試驗變壓器對地的額定輸出電壓分別為1V、2V、3V；其額定容量分別為3P、2P、1P。
