氧化鋅避雷器阻性電流停電測試方法

氧化鋅避雷器阻性電流可以停電測試，目前的國內主流的測試方法中，氧化鋅避雷器的阻性電流電流均是在線測試，即避雷器在運行狀態下進行測試或監測， 如需要停電測試的話，我們可以使用高壓試驗變壓器進行升壓，模擬避雷器帶電運行的狀態進行測試。

在弄清楚測試方法之前，我們先了解下什么是阻性電流

一、阻性電流的含義

阻性電流定義 : 有損耗的介質可以用一個理想電容和一個有效電阻的并聯電路表示，通過電阻的電流稱阻性電流。

氧化鋅避雷器的等效電容比較大，流過正常運行的氧化鋅避雷器主要是容性電流,而當氧化鋅避雷器因受潮或老化后，其阻性電流就會發生變化（一般表現為泄漏增加）

二、阻性電流的測試方法--停電測試(常用于實驗室測試)

1.對需要測試的避雷器所在的線路進行停電，并拉開隔離刀閘。

2.拆除避雷器上端與母線的連接，將避雷器獨立出來。

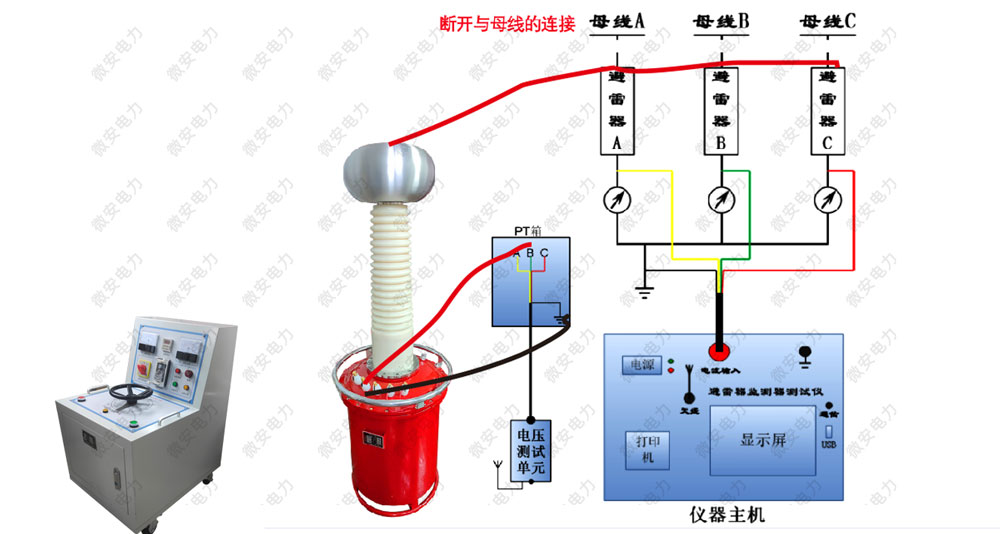

3.將氧化鋅避雷器特性測試儀的電流信號線夾至放電計數器的上下兩端子，電壓信號線接至試驗變壓器的 "儀表"端子，可參考下圖

（實驗室做法沒有放電計數器的話，可在下端接入一個保護電阻）

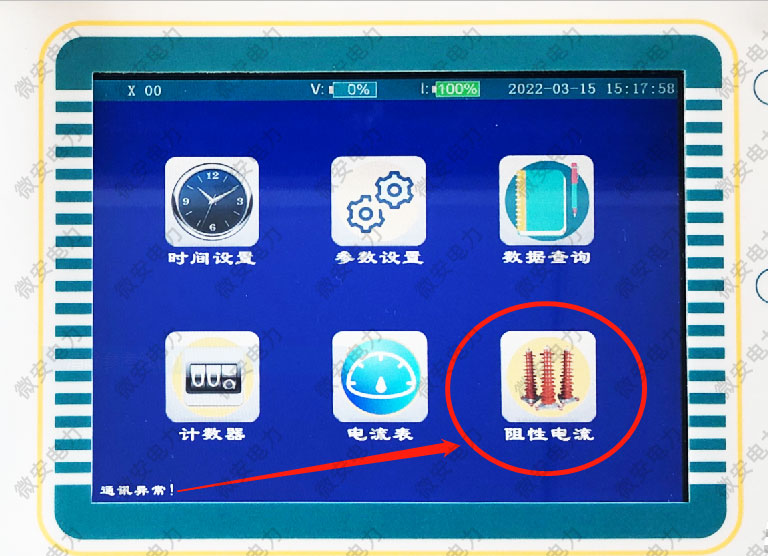

4.打開避雷器阻性電流測試儀，設置好對應參數，進入阻性電流測量界面，該界面會實時采樣。

5.按照高壓操作規范，調節試驗變壓器電壓至母線電壓。。

6.讀取試驗結果，高壓降至零位后拆除試驗先，結束測量。

三、阻性電流的判斷

1.阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現為污穢嚴重或受潮。

2.阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現為老化。

3.僅當避雷器發生均勻劣化時，底部容性電流不發生變化。發生不均勻劣化時，底部容性電流增加。避雷器有一半發生劣化時，底部容性電流增加最多。

4.相間干擾對測試結果有影響，但不影響測試結果的有效性。采用歷史數據的縱向比較法，能較好地反映氧化鋅避雷器運行情況。

5.避雷器性能可以從阻性電流基波判斷，也可以從電流電壓相角差Φ判斷更有效，因?yàn)?0°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°：

由于各個生產廠的產品結構、材料、工藝等不同，導致避雷器參數不同，因此氧化鋅避雷器帶電測試數據沒有統一的標準。只有根據和前一次測試結果比較作出判斷，當測試結果增大一倍時避雷器應退出運行進行實驗室試驗以判斷避雷器是否有問題！
