斷路器機械特性試驗怎么使用外觸發測試？

首先解釋一下外觸發的概念

外觸發：指斷路器機械特性測試儀內部的直流控制電源不工作，使用現場電源（交流直流均可）操作開關分合閘動作的方式，稱為外觸發方式。其優點是不需要斷開二次回路控制電源,直接將紅線和黑線接在分閘或合閘線圈上，其時間采集原理是開關動作時，儀器從線圈上取電壓信號作計時起點。開關完成分或者合，作為計時終點，應用該種方式主要是針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如老式的少油斷路器、 單線圈的永磁斷路器等。

一、使用外觸發測試的接線

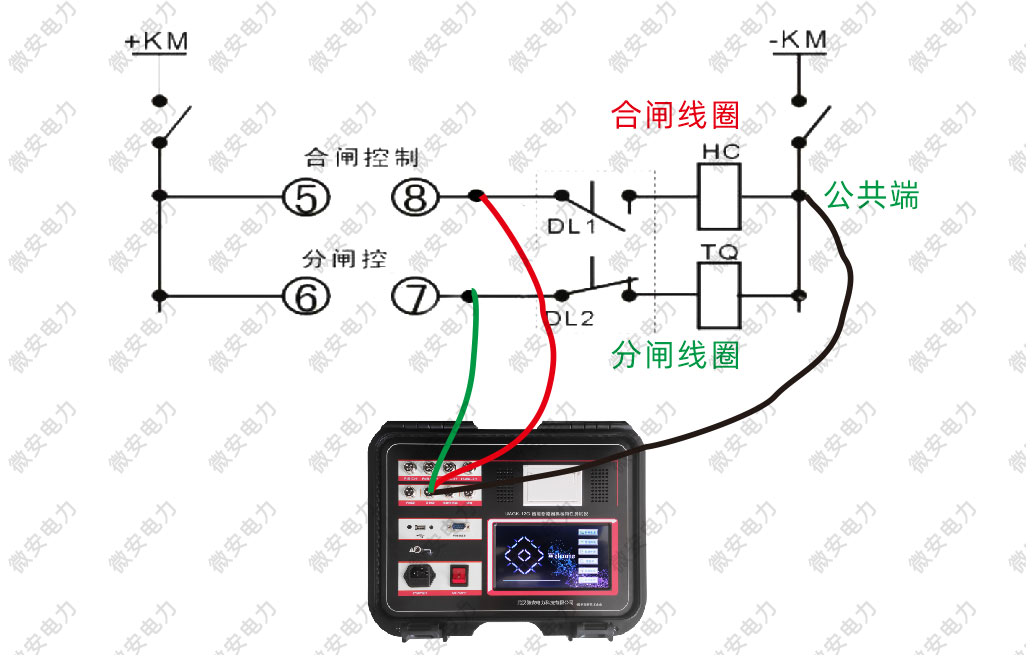

1.控制電源的接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端

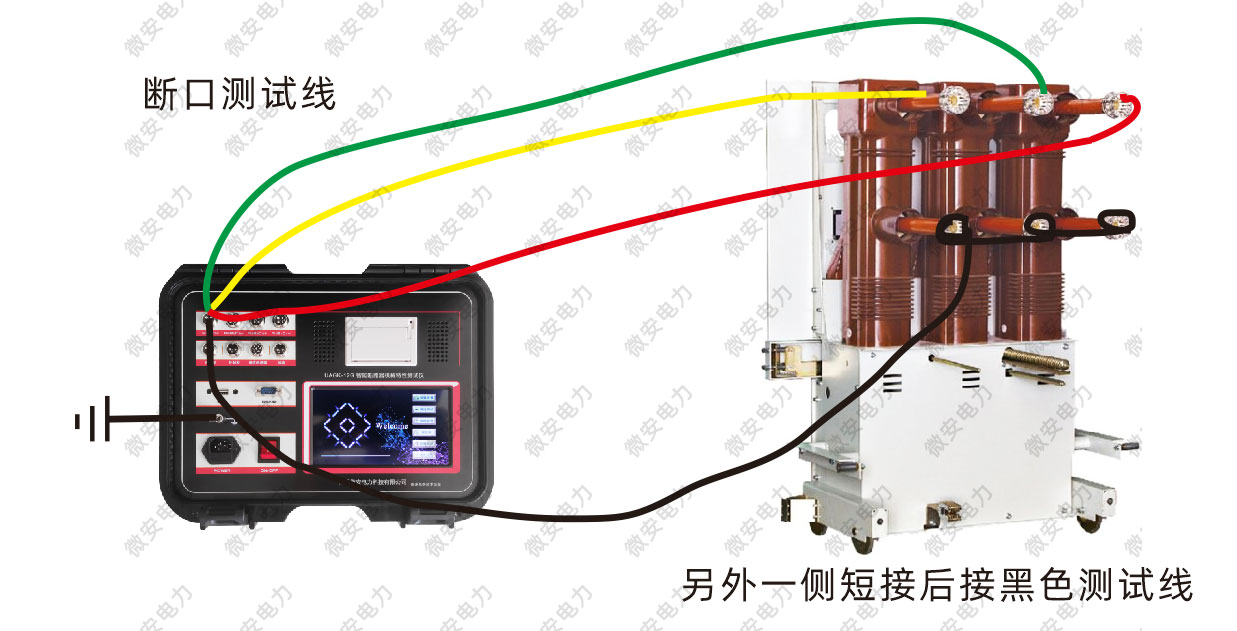

2.斷口測試線開關一側的ABC分別接到黃綠紅測試線，另外一側短接，接黑色測試線， 儀器側插入對應端口。

3.如果不需要測試行程與速度，就可以接好儀器的電源線與接地線后開始測試了，如需要測試行程與速度，則選擇對應的傳感器安裝即可。

二、使用外觸發測試的參數設置

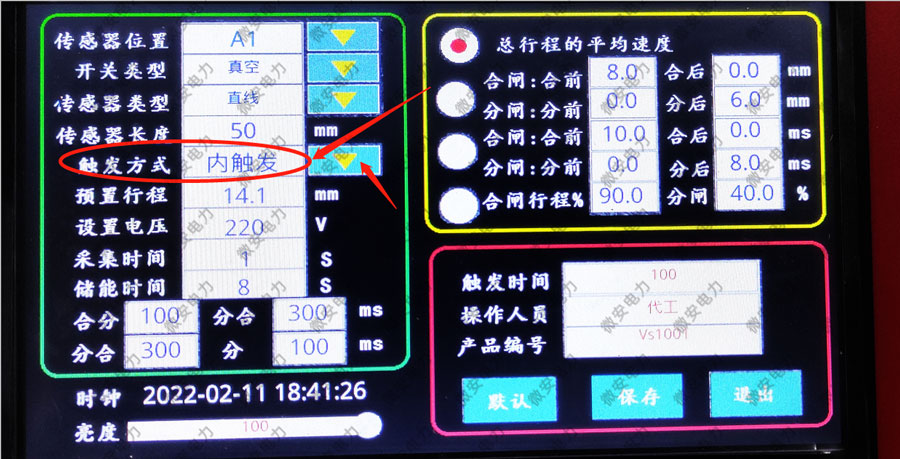

觸發方式設置：觸發方式有內觸發、外觸發、自觸發（也叫手動觸發）三種方式，需要選擇到外觸發

設置電壓：在外觸發方式下， 這個參數設置就無關緊要，因?yàn)檫@個是內觸發時的輸出電壓的設置。

采集時間：這個時間設置的幅度要稍微大一點，是斷路器采樣信號的時間，比如設置3秒，那就必須在按下儀器的開始試驗后，在3秒內操作斷路器完成分合閘。

其他選項的設置，根據實際情況設置即可，比如預置行程，傳感器類型等...

三、使用外觸發測試的注意事項

1.控制電源采樣的線一定要接正確，接錯則導致時間采集不到，或時間測試誤差很大，下面分項一例客戶反饋的接線不準確導致測試時間不正確，供交流參考。

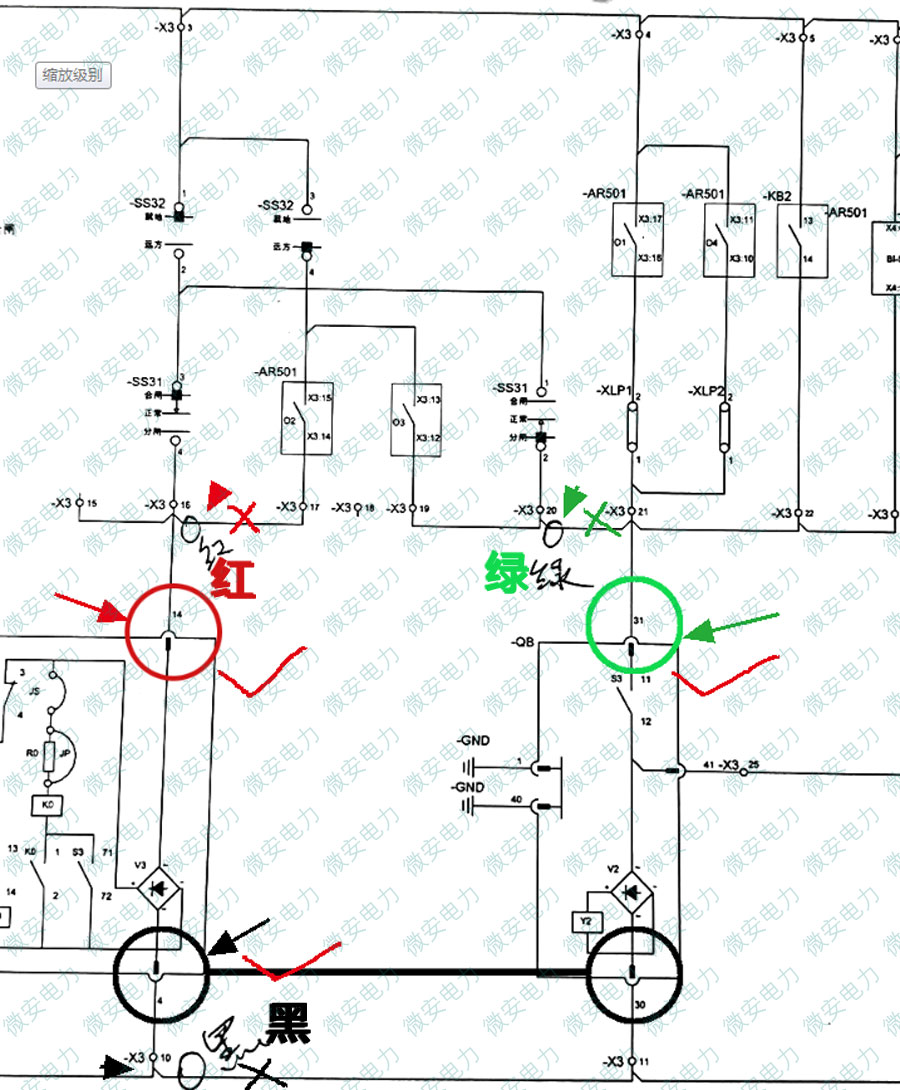

上圖是客戶在現場使用外觸發方式測試斷路器分合閘時間接線圖，因是手車式斷路器，在手車未抽出以前，無法接線至斷路器分合閘線圈兩端的，現場首次接線在X3端子排的16端子、20端子、10端子

現場操作斷路器，斷路器正常分合，儀器也正常出來分閘時間，但時間測試結果偏大，后使用內觸發方式，將手車抽出，直接接至航插端子，分閘時間測試正確，與出廠數據一致。

故在使用外觸發測試發現時間不正確時，需要首先判斷接線正確與否，且使用內觸發方式進行驗收后再判定原因，推薦是使用內觸發方式，確保時間測試的準確性。

3.采集時間的設置要合理，要保證采集時間內完成開關分合的動作。否則儀器都采樣完成了，還沒采集到開關動作，是測試不到時間的。

最后，在不論使用何種觸發方式，試驗接線正確是試驗成功的關鍵，武漢微安電力是國內優質的斷路器機械特性測試儀生產廠家，針對10kV真空開關，永磁開關，GIS斷路器都有完善的測試方案及儀器設備，如您有需要更詳細的了解，可隨時咨詢武漢微安電力(http://www.yinglijx.cn)
