變壓器短路阻抗測試接線方法(圖文原理)

變壓器短路阻抗測試儀的測試接線對不同聯結組別方式的變壓器略有不同,下文以常見的星形接線(Y/Yn)和三角形接線(△)的變壓器進行說明。

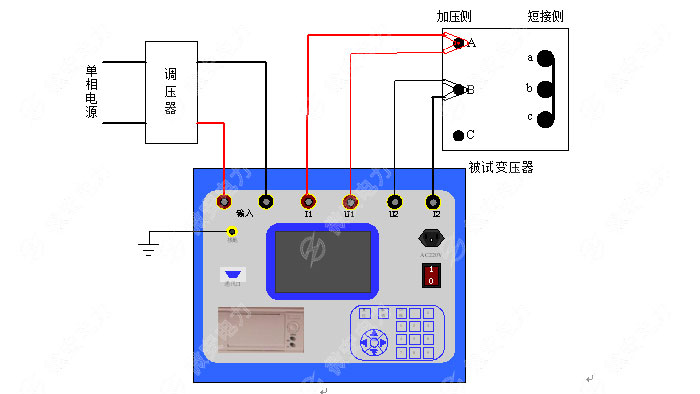

Y或Yn接線的三相變壓器短路阻抗接線及步驟

1．首先接好測試儀的安全地線
2．將被測試的變壓器從系統從脫離出來,包括解開變壓器所有引出線
3．使用專用短接線,將變壓器低壓側進行可靠短接。
4．連接好調壓器與測試儀之間的接線，如果選用的測試儀自帶輸出源,則可以省略此步驟
5．測試儀端子的I1、U1接紅色測試線夾，U2、I2接黑色測試線夾
6．上圖為測試AB相時的接線圖 ，測試完AB相之后，只需改變測量線夾到B、C相，同理繼續測量C、A

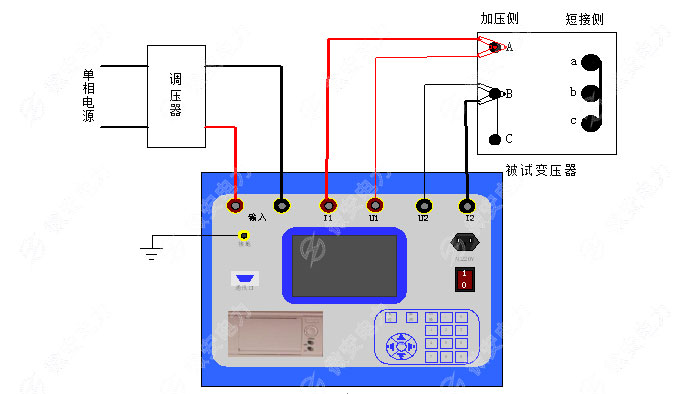

Δ接線的三相變壓器短路阻抗測試接線

與Y或Yn接線的三相變壓器相比較，前端接線基本一致，不同的在于以下幾點

1.測試AB相時的接線圖，測量AB相時，加壓側的BC相短接(如上圖示意圖)
2.測量BC相時測量線夾到B、C相，加壓側的CA相短接
3.測量CA相時測量線夾到C、A相，加壓側的AB相短接
