變壓器的空載特性試驗方法

眾所周知變壓器的兩大特性,即空載特性及負載特性,又稱為變壓器的空載損耗(及鐵損)和負載損耗(銅損), 其中變壓器的空載損耗是判定變壓器形式的重要指標之一。

變壓器的空載特性試驗，是從變壓器的任一側繞組施加正弦波額定頻率的額定電壓，其它繞組開路，測量變壓器的空載損耗和空載電流的試驗。空載電流以實測的空載電流I0占額定電流Ie的百分?jǐn)?shù)來表示,記為IO,最后我們得到的數據即是空載電流百分比，于國標允許的值進行對比，判斷變壓器的空載特性值是否滿足國標。

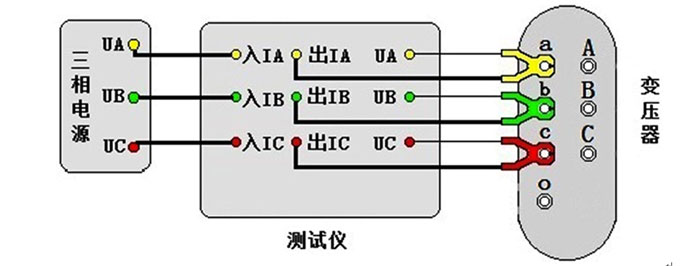

變壓器空載特性試驗的測試接線

1、將三相調壓器的"UA"、"UB"、"UC" 分別接入儀器的電流輸入端子"入IA"、"入IB"、"入IC"

2、將變壓器容量及損耗特性測試儀的電流輸出端子"出IA"、"出IB"、"出IC"及電壓端子"UA"、"UB"、"UC"分別接到變壓器的低壓側

3、變壓器的高壓側所有引出線都要解開，要保證可靠開路

變壓器空載特性測試結果：

需要特別注意,按國標測試的話,變壓器空載特性的測試是需要在低壓側施加至額定電壓的,但是現場往往由于試驗電源的條件不滿足,無法施加至額定電壓，則此種情況下就需要進行在低電壓下的空載損耗測試的校正

空載試驗時所加低電壓，通常選擇在5%～10%額定電壓范圍內，換算到額定電壓時誤差較大，可按下式進行計算：

式中：
U＇----試驗時所加電壓；
Un ----繞組額定電壓；
P＇o ----電壓為U＇時測得的空載損耗；
Po ---- 相當于額定電壓下的空載損耗；
n ---- 指數，數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9～2。本儀器n=2。

以上就是對變壓器進行空載特性試驗的接線和測試中需要注意到的事項了,如有意向了解在以上測試過程中使用到的武漢微安電力生產的UARS-B變壓器容量及損耗特性測試儀,歡迎致電武漢微安電力
