10KV變壓器交接試驗設備及測試項目

目前，依據電力行業GB50150-2016《 電氣裝置安裝工程電氣設備交接試驗標準》電氣設備在進行安裝過后均需要進行交接試驗。因電壓等級不同，即使是同樣的電氣設備所需要檢測的試驗項目也是不一樣的，今天我們就介紹10KV變壓器試驗項目。

10KV變壓器屬于配電變壓器,按類型分又分為油浸式電力變壓器和干式試驗變壓器，類型不一樣，在進行試驗時標準上又略有區別。 以油浸式電力變壓器為例，常規需要進行交接試驗的項目主要有如下:

一、10kv配電變壓器交接試驗測試項目

1、測量繞組連同套管的直流電阻
2、檢查所有分接的電壓比
3、檢查變壓器三相接線組別和單相變壓器的引出線極性
4、繞組連同套管的交流耐壓試驗
5、檢查相位
以上項目是屬于10KV配電變壓器進行交接試驗的常規項目，進行這些常規項目的測試，固然是需要使用專用的電力試驗設備的，下面我們簡單的說一說10kv配電變壓器檢測項目分別對應要使用的試驗設備

二、10kv配電變壓器交接試驗設備

三、10kv配電變壓器交接試驗報告

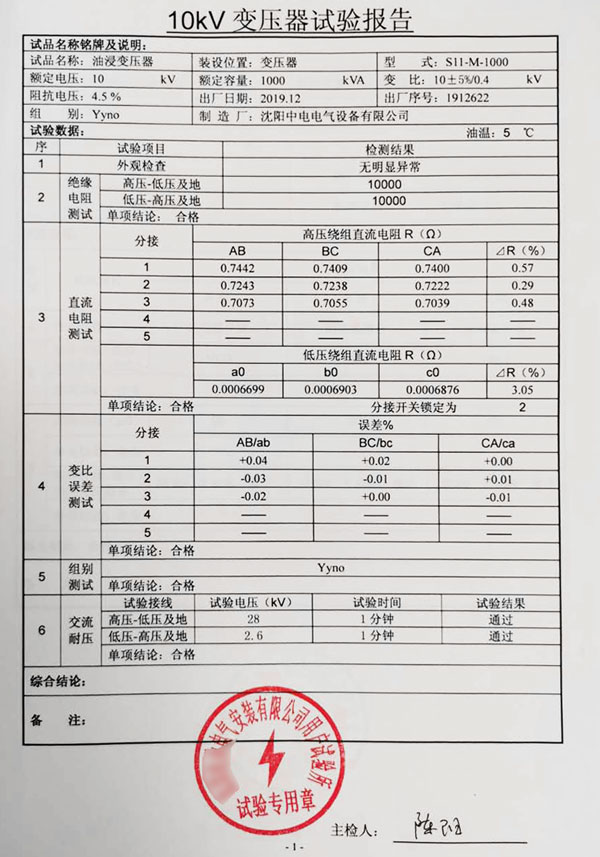

做完以上的檢測項目后， 檢測單位需要向用戶出具此次檢測的試驗報告， 報告上應體現此次試驗的數據記錄， 并依據遵循的國家標準給與合格或是不合格的判定，下面我們附上10kV配電變壓器試驗報告模板供大家參考。
