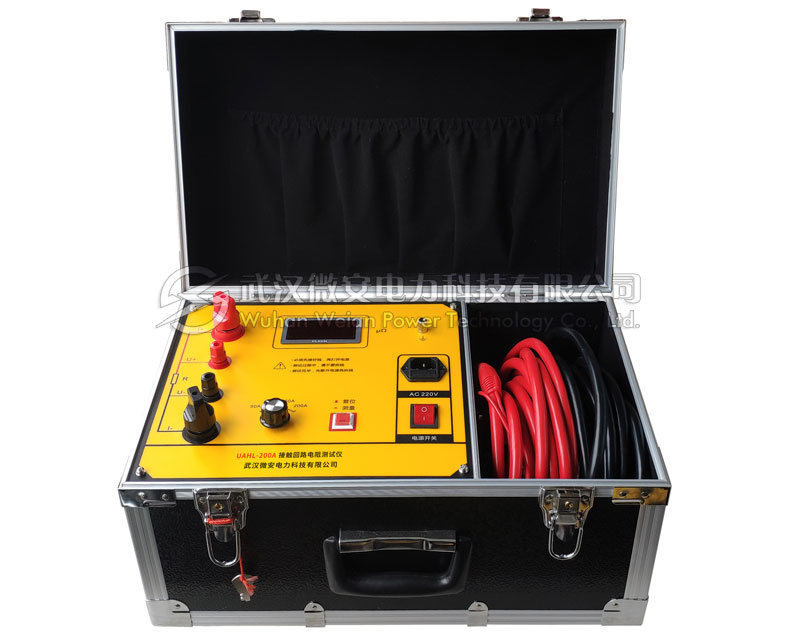

回路電阻測試儀作用與原理

回路電阻測試儀作用

回路電阻測試儀，又稱接觸電阻測試儀，主要用于測量高壓開關導電回路接觸電阻，也就是動靜觸頭之間的接觸電阻，因?yàn)槠浠芈方佑|的電阻值非常小，需要大電流來進行測試，國標是要求使用不低于100A的測試電流來進行直流回路電阻的測量。所以目前很多廠家，生產了各個 型號規格的回路電阻測試儀，其中最常用的規格分別是100A回路電阻測試儀與200A回路電阻測試儀。

回路電阻測試儀原理

回路電阻測試儀采用電流電壓法原理， 也就是四線法原理，其計算原理是基于歐姆定律的，儀器內部是采用的一款恒流源模塊，固定的開口電壓， 在儀器啟動測試后，恒流模塊給被測開關上施加100A測試電路，以恒定電壓施加，因?yàn)殚_關接觸電阻的存在， 儀器給出去的電壓勢必會有一個電壓降， 儀器就通過采集在接觸電阻兩端的電壓，這樣就可以計算得到了電壓降。 從而根據歐姆定律計算出了接觸電阻的大小。

了解了回路電阻測試儀的作用和原理后， 以后看在購買回路電阻測試儀時，就可以方便自己選擇了，微安電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀設備在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。
