使用斷路器機械特性測試儀作業步驟

斷路器機械特性測試儀又稱開關機械特性測試儀，斷路器動特性測試儀，是專門用來測試斷路器動作時間，彈跳次數，彈跳速度等參數的專用測試儀，無需給開關控制電源即可完成測試。也就是真正意義上的手動分合即可完成測試，只用接好ABC三相斷口線，手動操作開關分合，即可得到全部的試驗數據

使用斷路器機械特性測試儀作業步驟

斷路器動作時間測試。

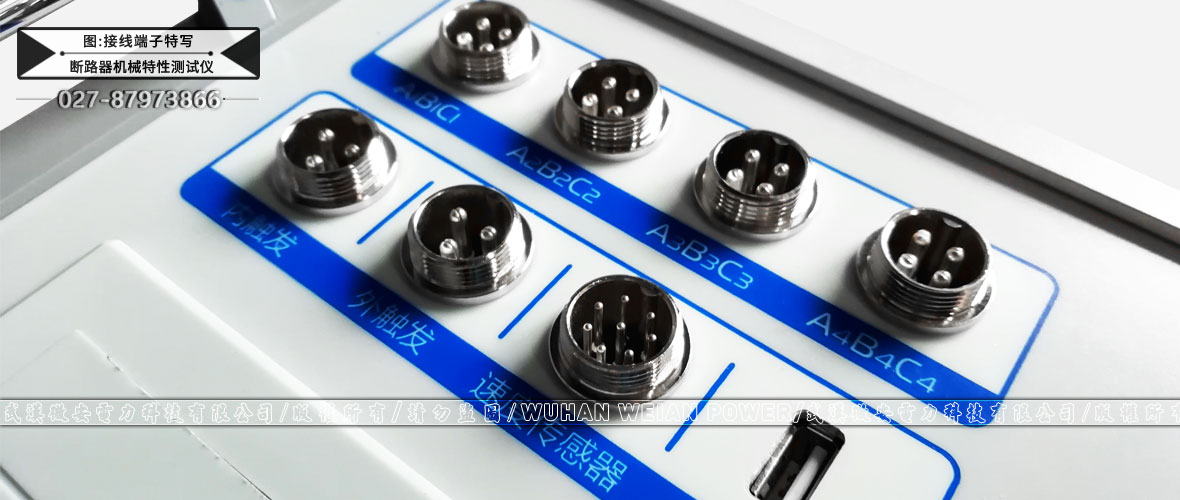

將斷路器機械特性測試儀的合閘、分閘控制線分別接入斷路 器的二次控制線中,用試驗接線將斷路器一次各斷口的引線接入斷路器機械特性測試儀的時 間通道。測試步驟如下:

1)將可調直流電源調至斷路器額定操作電壓,通過控制斷路器機械特性測試儀,在額定 操作電壓及額定機構壓力下對斷路器進行合閘、分閘操作,測得各相合閘、分閘動作時間

2)三相合閘時間中的最大值和最小值之差即為合閘不同期;三相分閘時間中的最大值與 最小值之差即為分閘不同期。

3)對于一些多斷口斷路器,如果斷路器每相存在多個斷口的合閘、分閘時間,并得出同 相各斷口合閘、分閘的不同期。

4)如果斷路器帶有合閘電阻,則應同時測量合閘電阻的預先投入時間。

(2)斷路器動作速度的測試。

可結合斷路器動作時間測試同時進行,將測速傳感器固定 可靠,并將傳感器運動部分牢固連接至斷路器機構的速度測量運動部件上。利用斷路器機械 特性測試儀進行斷路器合閘、分閘操作,即得測試結果
