變壓器直流電阻測試儀現場應用案例及意義

變壓器直流電阻測試儀現場應用的意義

使用變壓器直流電阻測試儀對變壓器進行直流電阻試驗的目的是檢查繞組回路是否有短路、開路、接觸不良或接 錯線,檢查繞組導線焊接點、引線套管及分接開關有無接觸不良,分接開關各個分接位置、 并聯支路連接是否正確。另外,還可核對繞組所用導線的規格是否符合設計要求。

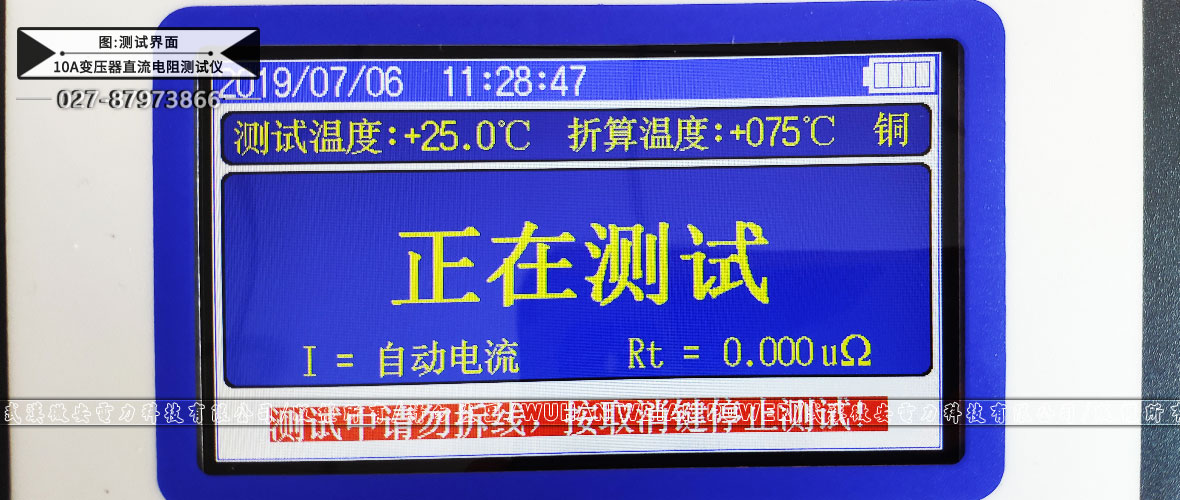

變壓器直流電阻測試儀現場應用的案例

案例1某臺200A變壓器,6kV側運行中輸出電壓三相不平衡超過5%,從直流電阻測量數據中發現,該變壓器三相分接開關由于長期不用偶爾調整時,接觸不良,立即進行 了檢修。

案例2某臺360MVA的電力變壓器,由于分接開關接觸不良,造成色譜總烴量記錄持 續增高,由測量其直流電阻發現三相不平衡,反復切換分接開關,重測直流電阻平衡后, 總烴量也降到了正常值。處理前三相電阻最大差別:6.93%,總烴204;處理后三相電阻值最 大差別:0.7142%,總烴:6.59。

案例3某變電站一臺1000VA、66kV的有載調壓變壓器,2016年進行直流電阻試驗 時不合格。V相的直流電阻在7、8、9三個分接位置時,均較其他兩相大7%左右,分析認為Ⅴ相接觸不良。又做色譜分析,變壓器木體油色譜合格,而ⅴ相套管色譜數據表明,該套管 存在過熱性故障。停電檢查發現,確實是V相穿纜引線鼻子與將軍帽接觸不緊造成

總結:可見變壓器直流電阻試驗是一個很靈敏的試驗,但是現場分析數據的時候也要仝面綜合分析比 較,或者結合其他方法(如色譜分析等)進行診斷。
