精講丨一次消諧電阻器參數的測試方法
發布時間:2023-06-20 14:02:13
閱讀次數: 872次
一次消諧電阻器參數測試儀是專門針對非線性電阻消諧阻尼器件進行測試的專用儀器，該儀器可自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖......

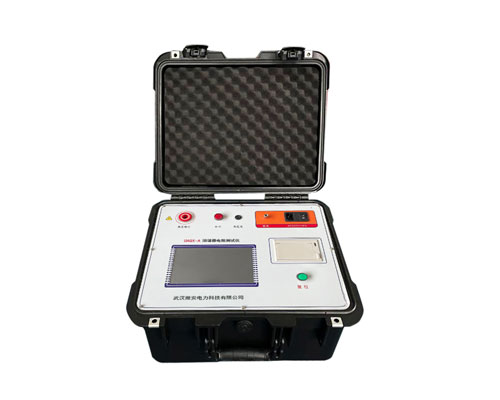

UAQX-A消諧電阻器參數測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）
一、測試消諧電阻器的操作步驟
1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；
2、接入 220V 交流電源；
3、打開電源開關，儀器軟件啟動完成進入測試界面后；

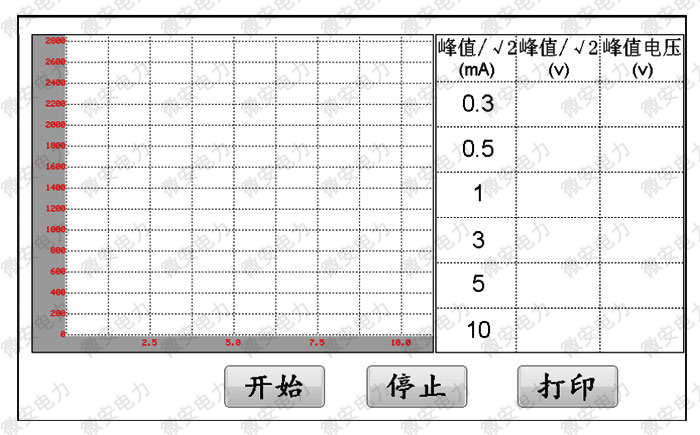

UAQX-A消諧電阻器參數測試儀--測試主界面
4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；
5、電壓測量：軟件默認測量出電流點對應的“電壓峰值"或“峰值 /√2"；
6、啟動測試：點擊“開始"按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；
UAQX-A35消諧器測試樣例圖

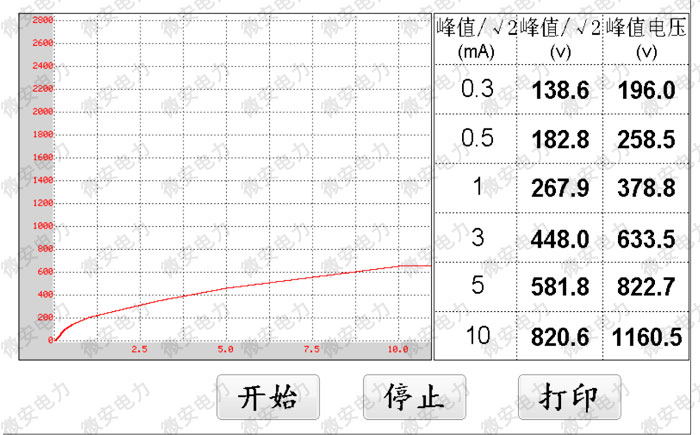

UAQX-A10消諧器測試樣例圖
7、如需連續測試，應在上次測量完成后，點擊“停止"按鈕后，再點擊“開始"按鈕，系統自動開始測試，并依次顯示測試結果；
8、打印結果：按中文指示點擊“打印"按鈕，打印機將自動輸出本次測試結果。
二、測試消諧電阻器的注意事項
1、在測試狀態下（儀器面板上紅燈亮?xí)r）儀器有高壓輸出，禁止接觸被測物件；
2、一定要在斷電情況下，更換測試件，進行下一組測試；
