回路電阻測試儀測試接觸電阻偏大的原因
發布時間:2019-01-17 16:28:51
閱讀次數: 872次
主要講解了使用回路電阻測試儀在進行接觸電阻測試時，造成測試儀結果偏大的原因以及使用回路電阻測試儀正確接線的方法
本文主要講解使用回路電阻測試儀測試高壓開關的接觸電阻偏大的原因
一、回路電阻測試儀的原因
回路電阻測試儀
1、回路電阻測試儀本身的精度原因,首先要保證所使用的回路電阻測試儀的精度是完全正確的。
2、檢查回路電阻測試儀面板上的接線端子，是否存在接觸不牢固，氧化等現象。

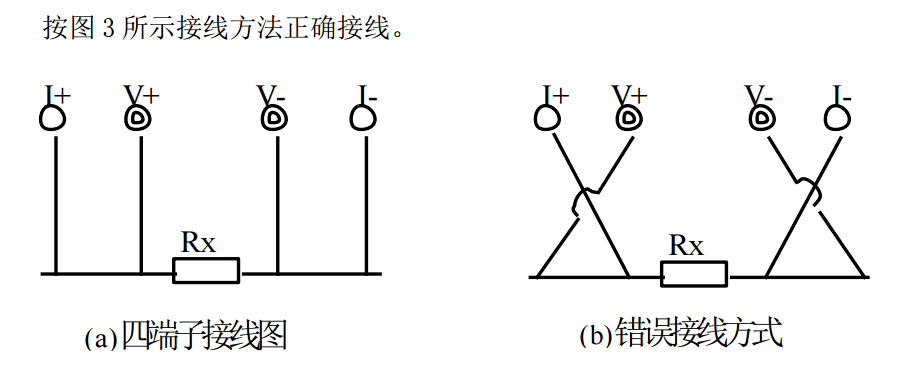

3、確定回路電阻測試儀接線正確,檢查電壓輸入線是否接在電流輸出線的內側。如下圖1-1
4、回路電阻測試儀的電流夾保證與被試品可靠接觸,避免接觸電阻過大而影響測試結果。
5、保證充足的測試時長，按國標所規定時長進行測試。
圖1-1
二、高壓開關自身接觸電阻過大
接觸電阻測試儀
1、高壓開關兩端是否接地,如兩端均接地,會構成一個并聯回路,測試結果為斷路器的回路電阻與變電站的接地電阻的并聯值。正確的做法是高壓開關至少一端不接地。
2、高壓開關的動靜觸頭表面氧化
3、高壓開關的動靜觸頭間殘存有機械雜質或碳化物
4、高壓開關的動靜觸頭壓力下降(如機械卡澀、觸頭彈簧斷裂,退火等導致接觸壓力下降)
5、高壓開關動靜觸頭的接觸面積減小(觸面調整不當或運行中變位,以及多次切斷負荷電流和短路電流均能引起有效接觸面積減小）
