變壓器油|絕緣油介電強度(耐壓)試驗方法
一、什么是油介電強度試驗
油介電強度的試驗，即在絕緣油中放上一定形狀的標準試驗電極，電極間加上工頻電壓，并以一定的速率逐漸升壓，直至電極間的油隙擊穿為止，測量的是絕緣油的瞬時擊穿電壓值，該電壓值即絕緣油的擊穿電壓(KV)，也可以換算為擊穿強度(KV/cm)，也稱為油介電強度，目前國內一般采用全自動絕緣油介電強度測試儀進行。

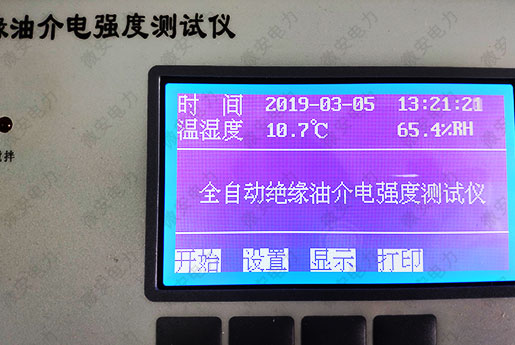

絕緣油介電強度測試儀———儀器采購請聯系 :張經理 153-7708-1310 （微信同號）

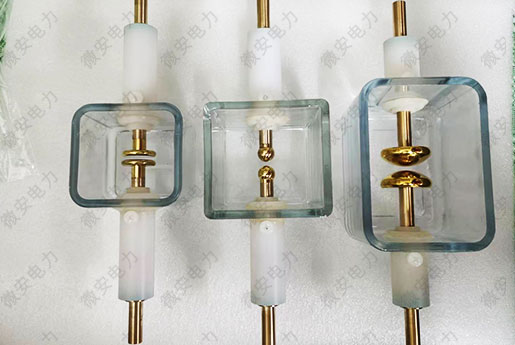

二、試驗電極的選擇
試驗電極，根據有關規程規定，用黃銅或不銹鋼制成，直徑為25毫米，厚4毫米，倒角半徑R為2毫米。
安置電極的油杯的容量按規定應為200毫升，
油杯是用 瓷或玻璃制成，其幾何尺寸應能保證；
①從電極到杯壁和杯底的距離應不小于15厘米；
②電極至上層油面的距離應不小于電極至杯底的距離。電極面應垂直，兩電 極必須平行。
三、試驗油杯的清洗
試驗前電極和油杯應先用汽油、苯或四氯化碳洗凈烘干，洗滌時用潔凈的絲絹，不可用布和棉紗。電極表面有燒傷痕跡的不可再用。調整好電極間距離，使其保持2.5毫米。油杯上要加玻璃蓋或玻璃罩。試驗在室溫15~35℃，濕度不高于75%的條件下進行。
四、檢測油樣的處理
試油樣送到試驗室后，必須在不破壞原有儲藏密封的狀態下放置相當時間，直至油樣接近室溫。在油倒出前，應將儲油容器顛倒數次，使油均勻混合，并盡可能不產 生氣泡。然后用被試油杯和電極沖洗兩、三次。再將被試油沿杯壁徐徐注入油杯中。蓋上玻璃蓋或玻璃罩，靜置10分鐘。
五、升壓試驗
調節調壓器使電壓從零升起，升壓速度約3千伏/秒，直至油隙擊穿，并記錄擊穿電壓值。這樣重復試驗5次，取平均值。
六、注意事項
為了減少油擊穿后產生的碳粒，應將擊穿時的電流限制在5毫安左右。在每次擊穿后要對電極間的油進行充分?jǐn)嚢瑁㈧o置5分鐘后再重復試驗。
