380V低壓電容器的電容量如何測試？
發布時間:2022-12-10 14:39:14
閱讀次數: 872次
380V低壓電容器的電容量目前測試的方法主要是采用LCR數字電橋或電容電感測試儀對其進行測試 ，在測試的時候是需要保證電容器不在運行狀態的，是離線進行測試的....
在低壓配電系統中，為提高供電回路的功率因素，會裝設有電容投切柜，那么在經過長時間的運行后，我們是需要對電容器的電容量進行測試的，用以確保其補償?shù)娜萘磕苓_(dá)標

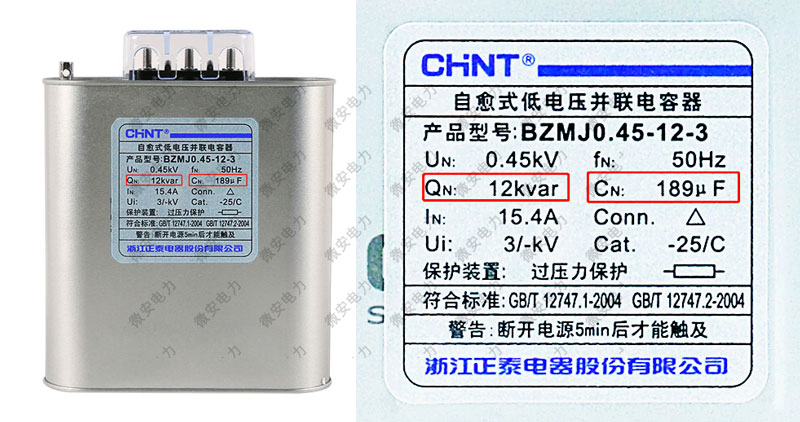

上圖中的Cn即為電容量，在電容量發生改變時，是需要及時進行更換的。

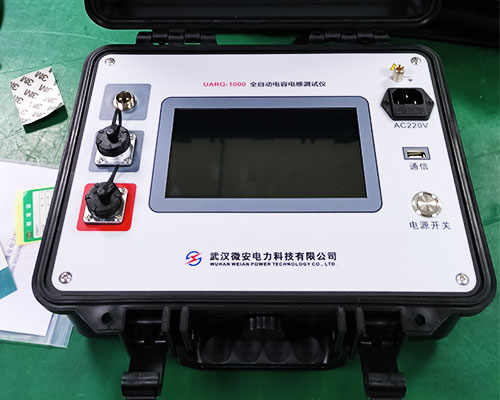

測試可以選擇LCR數字電橋或者電容電感測試儀，都是可以完成測試的，推薦選用三相電容電感測試儀，這樣可以快速方便的完成測試
方法采用三相電容電感測試儀
1、將電容器退出運行，然后把低壓電力電容器放電
注意:測量的同時，手不能接觸電容器的兩側引線，否則影響測試結果并且有觸電危險

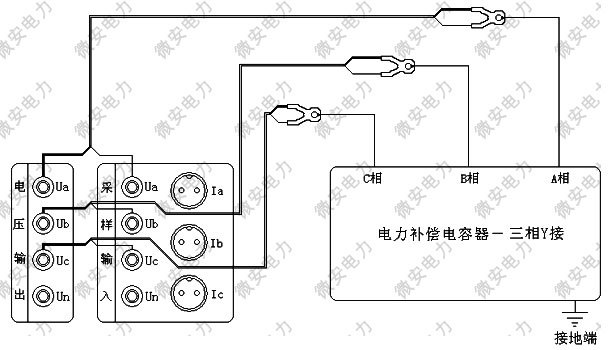

2、按如下接線圖接好測試儀與電容器之間的測試線

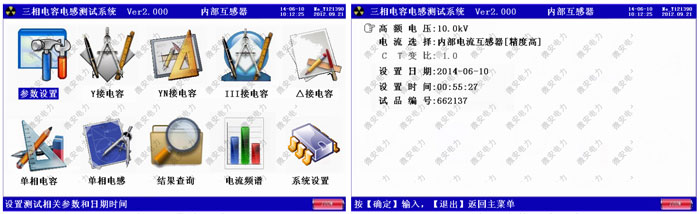

3、設置好三相電容電感測試儀界面所示的"參數設置" 需按照電容器的銘牌去設置
注意:額定電壓一定需要設置正確，因?yàn)樽詈蟮那Х?shù)（Kvar）Q=U*U*2*3.14*f*C的計算中 U：電容的電壓等級就是設定的。

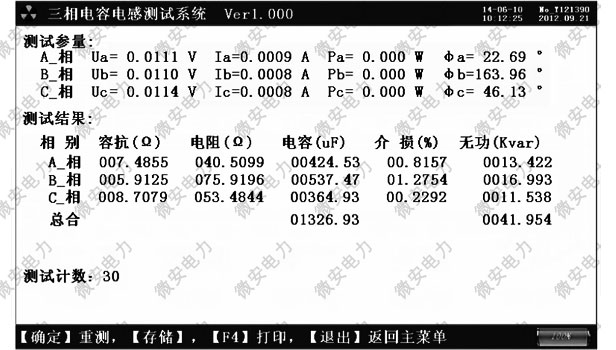

4、選擇對應的測試選項后，儀器自動得到全部的測試結果，包含電容量、無功功率、容抗，電阻等結果
