變頻互感器測試儀自檢方法
發布時間:2022-11-21 19:41:18
閱讀次數: 872次
在當現場對互感器進行測試發生異常時，比如無法得到測試數據，或者是測試數據不正確時，我們可現場對變頻互感器測試儀進行自檢，這樣可以有效的確定是測試儀發生了故障還是測試方法上的問題，在一定程度山歌可以輔助我們進行正確的判斷.....
在變頻互感器測試儀的日常技術支持工作中，由于用戶經常測試各個電壓等級的互感器， 除了常規P級保護級別CT電流互感器，也經常有TPY、TPZ等暫態等級的互感器，尤其是在測試勵磁特性這一項目時，時長遇到變頻互感器測試儀測試得不到數據的情況，這種時候，往往都對儀器產生了懷疑，是否是因為儀器損壞測不到數據，還是因為測試手法上的原因，導致得不到測試數據。
所以此時對變頻互感器測試儀進行現場故障判斷就尤為重要，下面就現場自檢的方法詳細說明
一、變頻互感器測試儀的電壓自檢
1、準備好一塊準確的數字萬用表
2、按上圖連接好測試線，將S1短接另一個S1， S2短接另一個S2，再把S1和S2兩個端子，接入數字萬用表的電壓檔

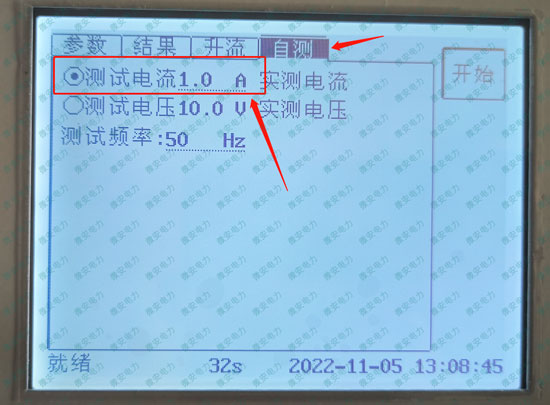

3、選擇變頻互感器測試儀的"自測"選項， 調節選項到"測試電壓"，并進行輸出
4、用萬用表電壓檔測量S1和S2之間的電壓，若與實際電壓相符，說明設備能夠輸出電壓且電壓測量環節正常
二、變頻互感器測試儀的電流自檢

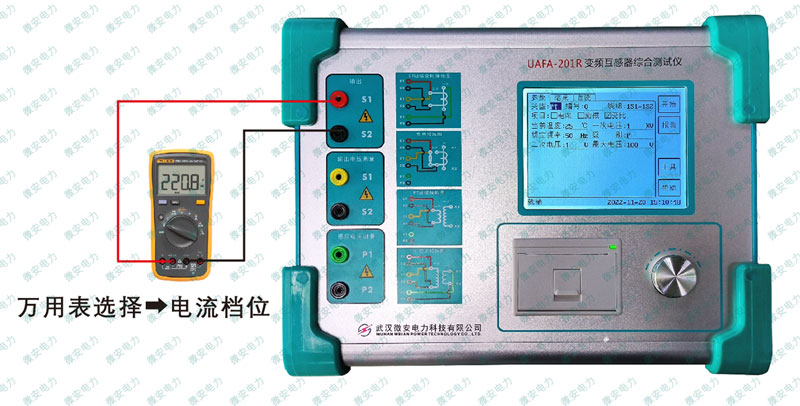

1、按下圖連接好測試線，即電壓回測的S1、S2不接 ， 只在輸出的S1和S2之間串入萬用表電流檔
2、若萬用表測量的電流與實際電流相符，說明設備能夠正常輸出電流且電流測量環節正常。
