斷路器機械特性測試儀使用方法

斷路器是電力系統中重要的組成元件之一，控制線路的投入或者退出運行，以及在與保護裝置的配合下，在線路發生故障時迅速斷開故障部分，因此高壓開關是非常重要的輸配電設備，其安全和可靠運行對電力系統的安全以及有效運行具有十分重要的意義。

為此我公司為適應現場測試斷路器機械特性的需要，研發了斷路器機械特性測試儀，儀器配備多款傳感器，可輕松測試三相分合閘時間，行程，彈跳速度、線圈動作電壓、等等一系列參數。下面主要介紹下這款儀器的使用方法，選用的被試品是VS1系列真空斷路器。

一、測試接線

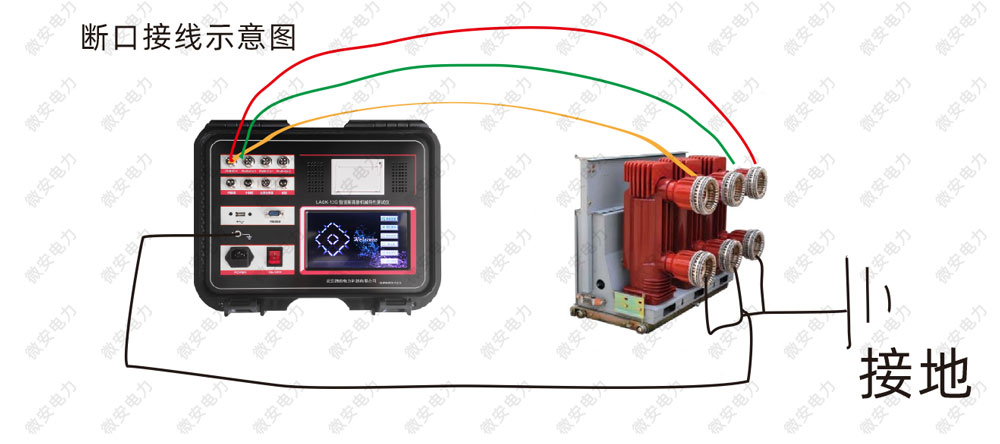

1.首先接好測試儀接地線，然后將斷口線ABC三根線，與斷路器任意一側的觸頭相連接，另一側觸頭使用短接線短路，并接至儀器接地端統一接地.

2.然后接斷路器的的控制電源線，在使用斷路器機械特性測試儀的內觸發功能時，控制電源分別與現場斷路器的分合閘線圈連接，注意:綠色為分閘控制線圈，紅色為合閘紅紙線圈，黑色為公共端，可參考下圖（不同廠家的分合閘線圈的端子號不一樣，以現場圖紙為準）

目前大部分廠家的分閘回路端子號為31和30、 合閘回路端子號為4和14

3.接線完成并確認無誤后，打開測試儀電源，按下確認進去主菜單，進入設置界面，測試儀默認測試時長為250ms，為單分單合試驗時間，可根據現場具體試驗更改，如果需要測試行程以及彈跳速度，需在此界面選擇合適的傳感器并打開速度測試，行程測試開關
