帶電顯示器核相孔怎么核相

傳統的核相方法，均是采用高壓核相，即使用無線高壓核相儀直接接觸一次帶電部分，進行核相，目前也一直在沿用這種方法，但現在很多10kV環網柜，在帶電后，柜體沒有地方可以按傳統辦法將高壓核相儀伸進去，這使得核相成為了一個問題，但這依然還是還是有解決辦法的。

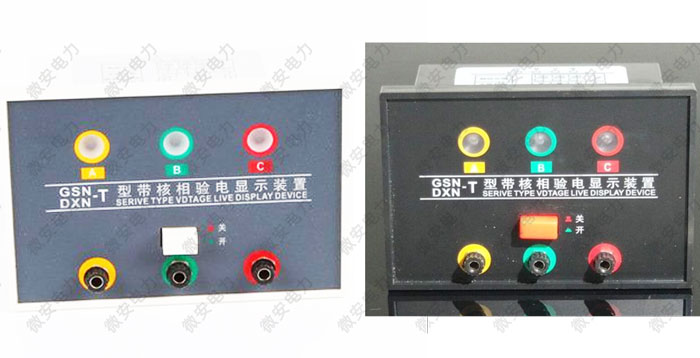

?? 在，我們先了解一下帶電顯示器，！帶電顯示器是一種直接安裝在室內電氣設備上，直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置。當設備帶有運行電壓時，該顯示器顯示窗發出閃光，警示人們高壓設備帶電，無電時則無指示。

一、帶電顯示器核相方法

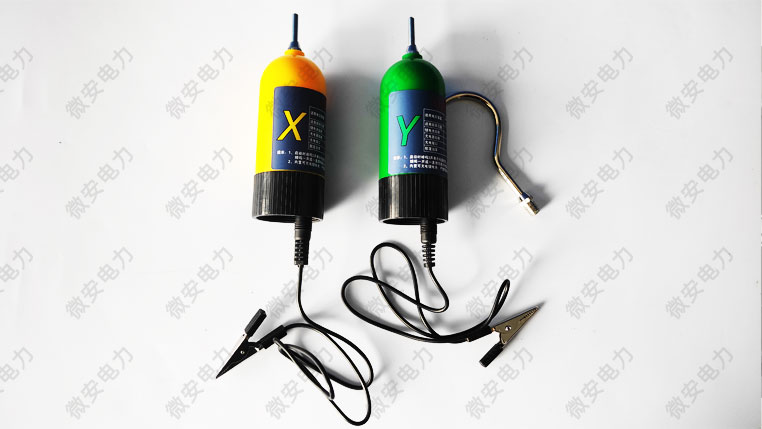

1. 連接好核相儀X探測器與Y探測器的插針針與連接線，注意插針是帶電顯示器專用插針，可參考下圖

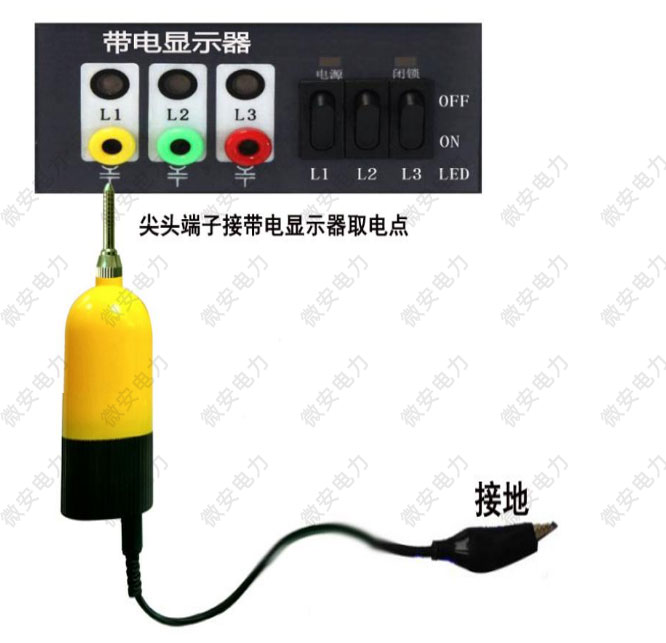

2. 按照下列示意圖將X探測器下端接地或接到高壓柜外殼上，插針插入要核相的帶電顯示器端子

3. 將Y探測器重復上述操作，插入需要核相的另外一段的端子

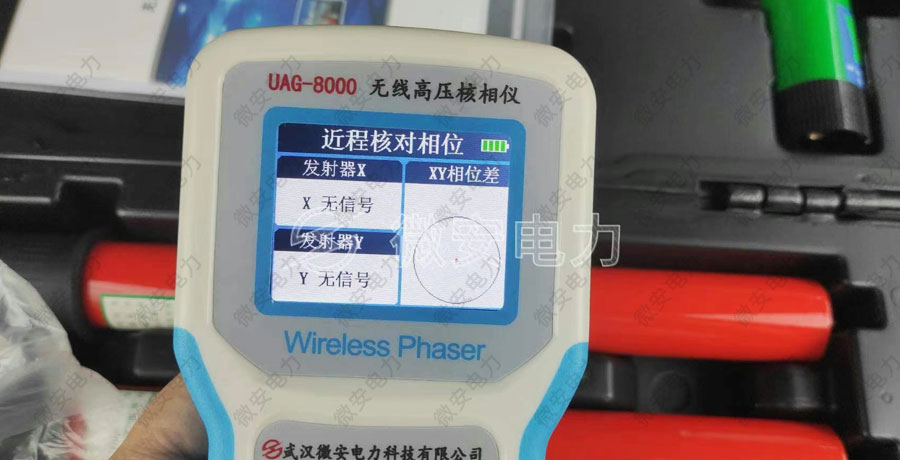

3.打開測試主機，儀器自動顯示測試結果， “同相” 或 “異相”

4.記錄分析測試結果，判斷相位是否正確

二、核相注意事項

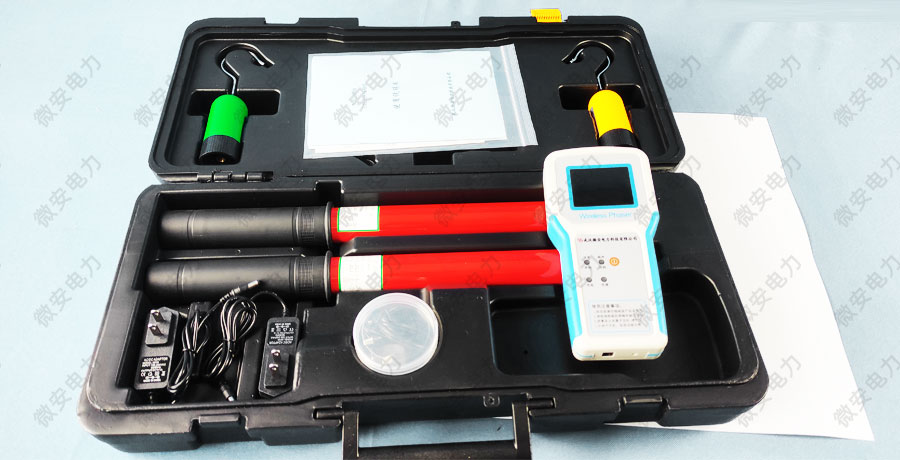

1. 10kV高壓帶電顯示器傳感器出來的電壓：A,B,C對地，40伏左右；相間70伏左右。故選擇的核相儀的測試范圍要支持，在此推薦一款UTAG-8000無線高壓核相儀，是國內優秀廠家武漢微安電力生產的，有興趣的小伙伴可以了解下。

2. 如果要核相的電壓超過220V，是禁止使用輔助測試線，即探測器尾端的線不可以接地。

3. 如果要核相的兩線路頻率不相同時，其測試結果不具有參考意義。

最后需要補充，由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點，且不同廠家、不同時期、不同標準的帶電顯示器會產生不同程度的移相問題，且?guī)щ婏@示器L1、L2、L3與母線的對應關系不一定正確，若核相結果異常則應在一次線路上進行核相。
