變壓器套管CT變比極性測試方法

變壓器套管CT簡稱"套管CT" ，其中套管是我們對他用途的定義而命名的，其學名叫做"裝入式電流互感器" ，裝入式電流互感器是由芯體、 漆包線及聚酯薄膜等組成的環形線圈, 其一次繞組為發電機母線、 高壓套管或高壓組合電器導體, 鐵心由冷軋帶狀硅鋼片、 坡莫合金或微晶合金制成。主要供電力系統作電流測量、電能計量及繼電保護用,采用標準GB1208-2006《電流互感器》。

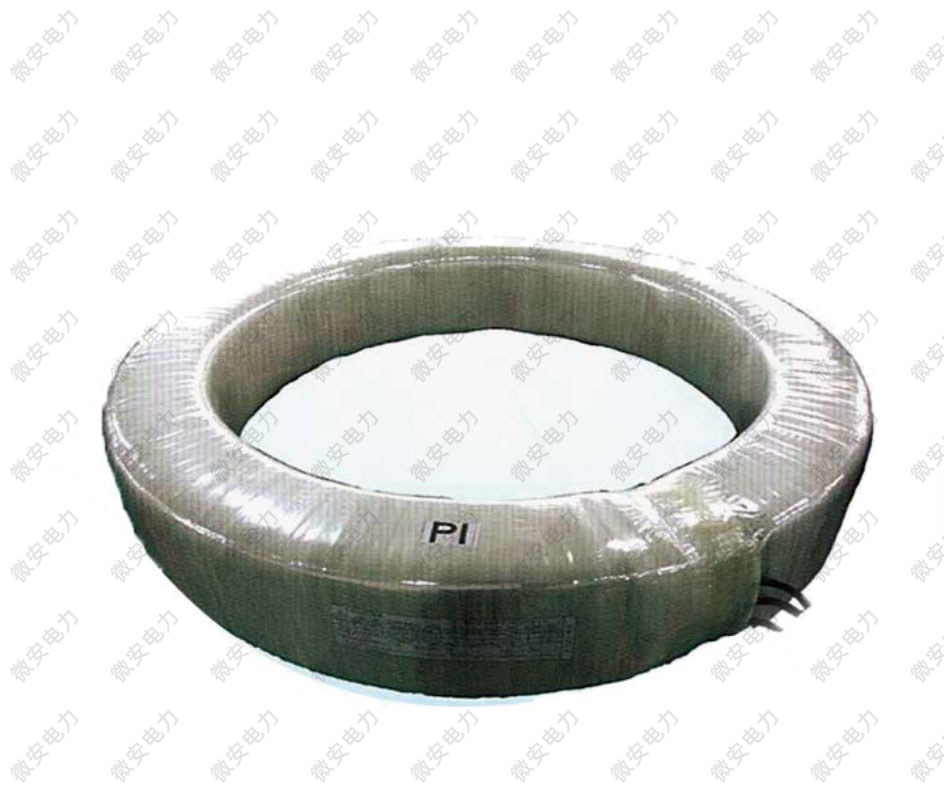

以下是套管CT的圖片

變壓器套管CT的測試通常分為安裝前的測試以及預防性試驗中安裝后的測試，下面我們一一來進行介紹，該文中用的的互感器測試儀為微安電力生產的UAFA－402互感器特性綜合測試儀。

一、安裝前的變比極性測試方法－電流法

1、按照上圖，將互感器測試儀的變比極性測試線，從P1進，P2出，穿過套管CT，注意P1這一側的線連接互感器測試儀上的P1端子，另外一端連接P2端子

2、測試操作選擇CT測試→變比極性測試儀→設置好一次電流及二次電流→啟動測試→得出測試結果

3、 因CT二次不允許開路，需要注意非被試的二次繞組要短接起來。

二、安裝后的變比極性測試方法－電壓法

變壓器套管CT由于安裝在變壓器上且另一端是浸入變壓器油中的，CT一側繞組是與變壓器繞組連接在一起，所以很難進行試驗，如果用傳統的互感器測試儀，必須將套管CT拆除并從變壓器上吊裝下來后才能進行，一般試驗過程需要檢修班、高試班配合，需要吊機等大型設備配合，而且變壓器套管CT吊裝過程中又容易發生安全事故

隨著系統容量的增加，CT電流越來越大，最大可達數萬安培，現場加電流也很困難，所以我們需要采用電壓法原理的測試儀器來完成本項目試驗。

本司UAFA系列采用電壓法原理互感器綜合測試儀可完美解決上述問題，采用電壓法測變比，具有工頻與變頻兩種機型，工頻型應用廣，變頻型體積小重量輕、簡單方便，深受廣大用戶好評。

測試接線

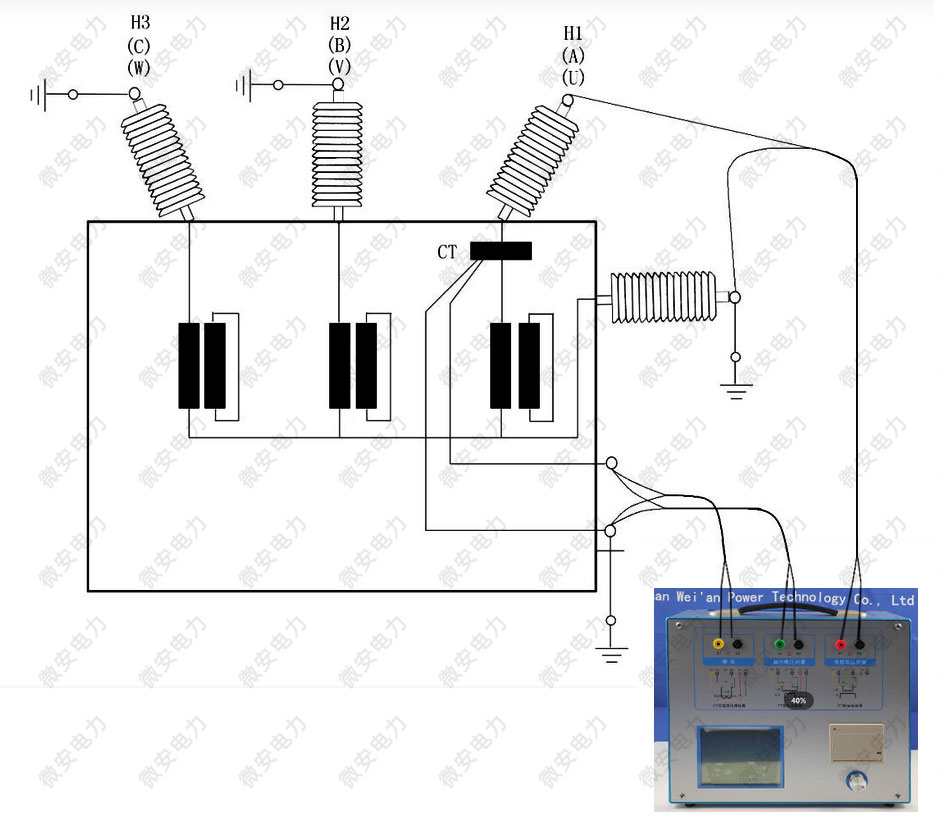

我們做變壓器套管A相的試驗，將儀器的輸出電流端子S1、S2與回采電壓端子M1、M2在測試線另一頭短接后接到套管CT的A相某一個二次繞組的兩端，然后將一次線P1端接到套管CT一次輸出端子（即為變壓器輸出引線的端子），另一側接到中性點CT上，并做好非實驗相B相和C相以及中性點位置短接后的可靠接地，試驗接線圖如圖2所示
