如何避免繼電保護測試儀的動作時間不準確？

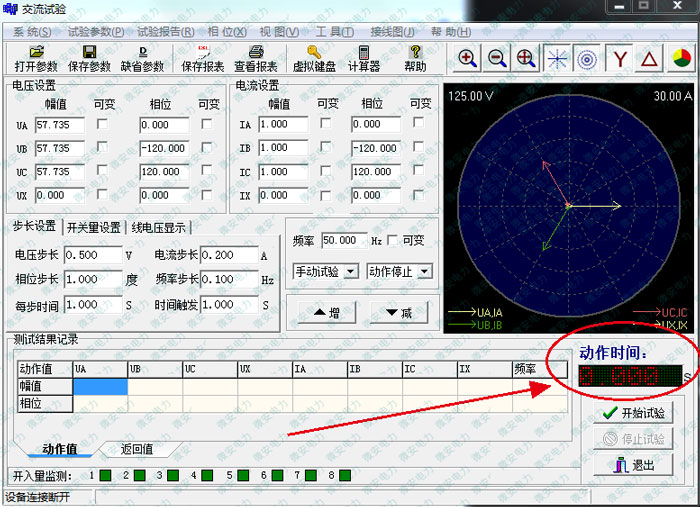

繼電保護測試儀中的動作時間值是取決于指儀器從輸出電信號開始至儀器開關量輸入收到狀態(tài)翻轉信號的這一段時間，通俗的說就是繼電保護測試儀輸出電壓或電流后，到繼電保護裝置保護跳閘出口動作的時間， 如果開關量輸入是接到斷路器兩端的，那這個動作時間就是從儀器加電壓電流開始，至斷路器完成分閘狀態(tài)的整組動作時間。

1、繼電保護動作時間測試

繼電保護的動作時間測試理論上來說，我們需要按照現場繼電保護裝置定值單的1.05倍定值進行加量，這樣得出的動作時間才是準確的動作時間，而不是從某個值遞增或遞減到達額定動作條件、

這樣從某個值遞增或遞減到達額定動作條件的試驗方法，是對動作值進行準確校驗的方法，而不是對動作時間進行準確校驗的方法。雖然這種方式也會得到一個動作時間。

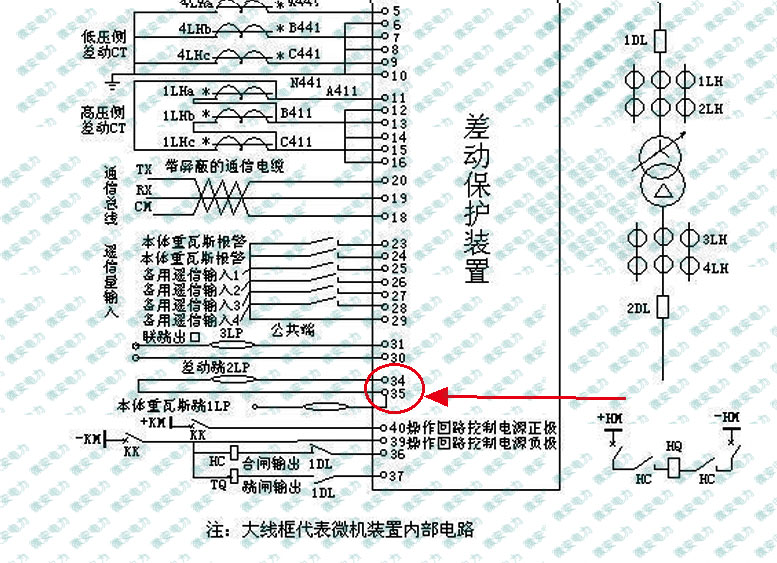

很多時候，客戶反饋動作時間測試出不來，或者是誤差很大，不準確， 這往往是因為繼電保護測試儀的開關量輸入線不對，也就是現場保護裝置的跳閘出口位置不對， 比較簡單的辦法就是開關量輸入的com端接現場直流正電源， 低電位端接保護硬壓板處（開出連接片），注意硬壓板要斷開。

如果在確認現場接線沒有任何問題后，動作時間誤差還是很大，那就可能是繼電保護測試儀的時間精度誤差，或者是微機保護裝置確實開出有問題，這個就需要分開校驗了。

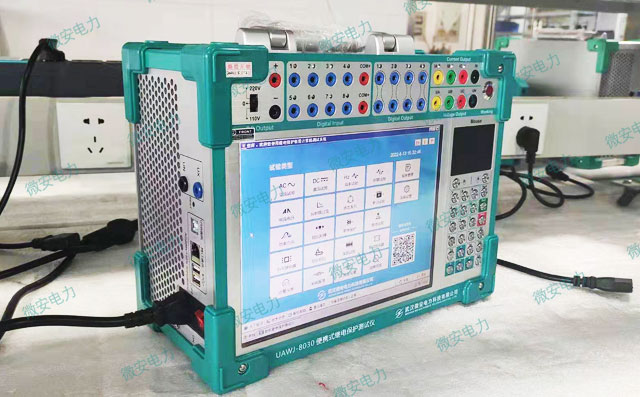

因為一般類型的微機繼電保護測試儀的開關量輸入都是繼電器開入，都有抖動延時，如繼電器抖動延時過高，會造成時間值偏大，解決辦法是更換到其他開關量輸入接點， 如果是高電壓等級的繼電保護裝置，動作時間只有30ms以內的，則需要選用開關量輸入為光耦元件的， 繼電器形式的開入量無法滿足試驗要求，在此，推薦一下微安電力生產的UAWJ-8030便攜式三相繼電保護測試儀，該機器體積小巧，便于攜帶，時間精度高，開關量輸入采用光耦元件，適應500kV變電站系統(tǒng)調試。

其次還有一種可能就是現場微機保護裝置開出時間過大，也可以通過其他品牌的繼電保護測試儀對其進行校驗，用于比對，或聯系廠家進行現場嘗試校準后重新測試。
