直流高壓發生器中高壓微安表的使用方法

1.使用接線

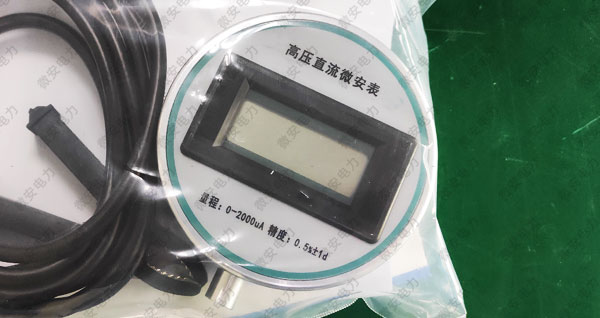

1.微安表下部連接部為內M10螺孔，使用時將其擰在直流高壓發生器倍壓筒頂部的輸出M10螺栓上，

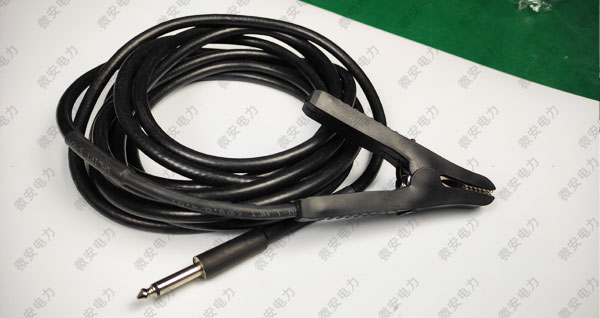

2.插上微安表專用屏蔽測試線，屏幕顯示"000"，代表電源接通，其可工作。

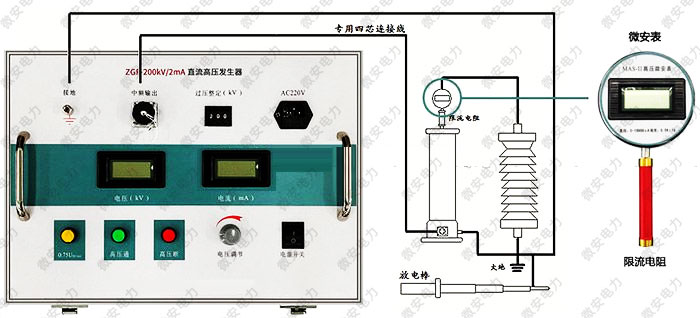

將高壓微安表按照上圖與直流高壓發生器連接好以后，還需要從微安表上端將高壓測試線引至被試品,通常是氧化鋅避雷器上端或高壓電纜的某一相。

說明:頂部插孔為微安表至試品的高壓屏蔽專用引線雙芯插孔，用配套專用屏蔽線一端插頭插入插孔，另一端芯線夾子接到試品上，使整個高壓測量回路處于全屏蔽狀態，排除了高壓對地的電暈電流和其他雜散電流的影響，使微安表測到的是試品的真正泄漏電流。

2.使用注意事項

1. 直流高壓發生器高壓輸出端經高壓限流電阻接到該高壓微安表，再經高壓微安表的專用插頭，屏蔽導線接到被試品。

2. 測試電流不可超過微安表最大量程，量程為 0～1999.9 uA,（2mA型）允許最大電流為2毫安、0-19999（20mA型）允許最大電流為20毫安。

3. 為減少被試品高壓線頭裸露時的電暈離子電流對內絕緣泄漏電流的附加誤差影響，建議用良好的絕緣將被試品高壓接線處包起來。

4. 該高壓微安表內部采用9V干電池電源。高壓引線插頭插入后，內部電源接通，拔出時內部斷電，為延長電池壽命建議在停止測量時盡可能斷開電源。

5. 試品直流高壓實驗完畢后，用直流高壓試驗專用放電棒在微安表外殼處放電。

注意：專用放電棒不得直接接觸及高壓直流放電，應保持一段距離，待放電棒初產生電暈放電，被試品上電壓逐步下降20%試驗電壓時，再將放電棒觸及微安表外殼放電。最后將放電棒接地端地線直接掛在被試品上。、
