大電流測試導線選型技巧

發布時間:2022-05-17 13:43:40 閱讀次數: 872次

大電流測試導線又稱大電流試驗導線，大電流電纜，按分類是屬于特制導線或特制電纜，在電力行業應用比較廣泛，主要用作電氣設備溫升試驗及電流互感器檢定時的穿心導線，當然也可在其它大電流試驗中使用

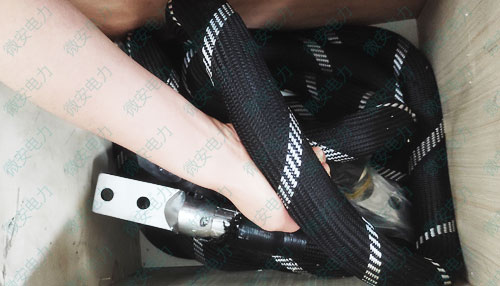

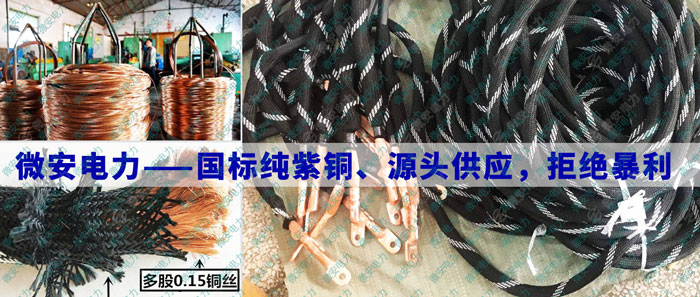

大電流測試導線又稱大電流試驗導線，大電流電纜，按分類是屬于特制導線或特制電纜，在電力行業應用比較廣泛，主要用作電氣設備溫升試驗及電流互感器檢定時的穿心導線，當然也可在其它大電流試驗中使用。導線主體是用直徑0.1mm-0.15mm的國標軟銅絲繞制而成，合成一定平方數的截面積的話，是需要非常多股軟銅絲的。導線外套一般用棉紗、尼龍紗編織成黑色、紅色、黑白花等顏色，但編織護套不防水，如需要防水的話，也可以制作成黑色橡膠護套線，外護套材質為交流聚乙烯。

防水橡膠護套大電流導線

大電流導線正常運行5分鐘內,按1平方等于5A計算.如長期運行1平方按3A計算。

端子采用國標標準制作。安裝在大電流導線兩端采用冷壓技術

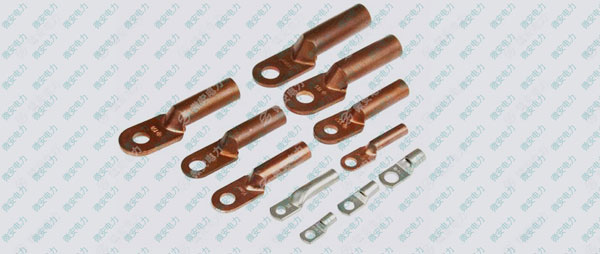

大電流導線端子

1.大電流測試導線技術參數

導線截面 (mm2)	裸銅導線 (直徑)	成品導線 (直徑)	單根銅導線 (直徑)	成品導線根數 (根)	電流 (A)
10	5	7	0.15	566	50
20	8	9	0.15	1132	100
40	10	11	0.15	2264	200
50	11	12	0.15	2830	250
60	12	13	0.15	3396	300
80	14	16	0.15	4528	400
100	16	18	0.15	4659	500
120	17	19	0.15	6791	600
160	19	21	0.15	9055	800
200	21	23	0.15	11318	1000
300	25	28	0.15	16977	1500
400	29	32	0.15	22636	2000
500	34	37	0.15	28295	2500
600	36	40	0.15	33953	3000
1000	50	54	0.15	56589	5000
1600	65	69	0.15	90542	8000
2000	73	77	0.15	113177	10000
2600	78	83	0.15	147130	13000
3000	80	85	0.15	169765	15000
3600	83	88	0.15	203718	18000
4000	85	90	0.15	226354	20000

2.大電流測試導線結構

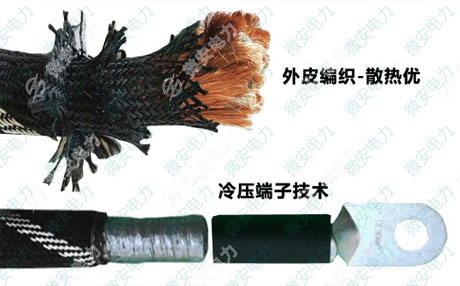

大電流導線結構

大電流導線的電流密度為5A每平方毫米，大電流導線額定電壓為660V，由導線和接線端兩部分組成，銅焊聯接，主要用于電流互感器檢定時的穿心導線。大電流導線由導線和接線端兩部分組成，銅焊聯接，大電流導線芯用多股銅絲繞制，每股直徑為0.1mm；大電流導線表皮為錦綸編織的絕緣保護套

3.大電流測試導線別名

100A大電流導線、200A大電流編織測試導線、250A大電流編織測試導線、500A大電流編織測試導線、800A大電流編織測試導線、1000A大電流編織測試導線、1500A大電流編織測試導線、2000A大電流編織測試導線、2500A大電流編織測試導線、3000A大電流編織測試導線
