過電壓保護器試驗項目及方法
發布時間:2022-05-15 14:58:47
閱讀次數: 872次
過電壓保護器都是用于保護操作過電壓的，也就是對電壓波形的頻率50HZ左右的過電壓類型，俗稱為工頻過電壓,屬于必檢的設備，可參考本文檢修試驗項目及方法具...
過電壓分為外部過電壓和內部過電壓，外部過電壓主要是雷擊過電壓，諧振過電壓，內部過電壓主要是操作過電壓，一般意義上的過電壓保護器都是用于保護操作過電壓的，也就是對電壓波形的頻率50HZ左右的過電壓類型，俗稱為工頻過電壓。
在系統中，過電壓保護器也是是怎么樣的呢，別著急！下面微安電力為大家一一講解！
1.過電壓保護器試驗項目
1.1直流U1mA參考電壓(只適用無間隙過電壓保護器)
1.2直流0.75U1mA下的泄露電流(只適用無間隙過電壓保護器)
1.3絕緣電阻測試
1.4工頻放電電壓測試(只適用有串聯間隙過電壓保護器)
2.試驗方法
準備好一臺過電壓保護器測試儀，按如下方法進行接線及操作即可。

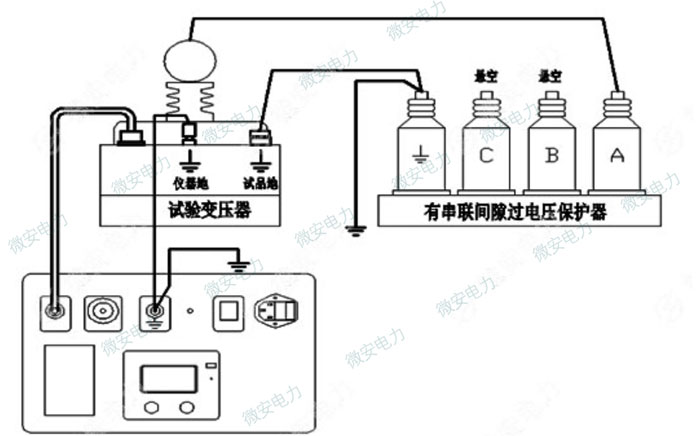

2.1帶間隙(TBP)過電壓保護器測試方法(相-地)
? 試驗前將過電壓保護器所有接線拆除
? 保持過電壓保護器的A、B、C三相及地線均為懸空狀態
? 將測試主機與升壓試驗變壓器連接
? 按照圖示將主機、升壓變壓器、過電壓器保護器的地線端一起接地
? 打開主機、選擇"有間隙TBP"項目開始測試

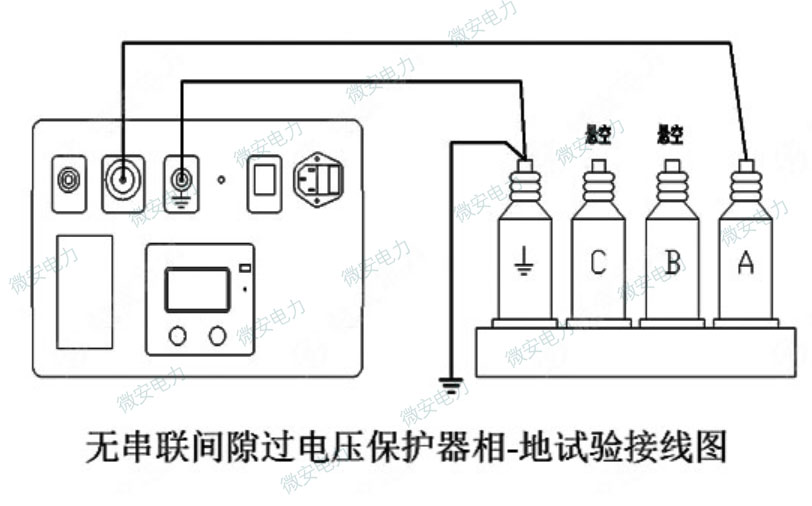

2.2無間隙(TBP)過電壓保護器、避雷器(ZnO)測試方法
? 保持過電壓保護器的A、B、C三相及地線均為懸空狀態
? 如圖將主機的直流高壓輸出端子連接至被試品/p>
? 儀器接地端也與被試品一起接地
? 打開主機,選擇"無間隙TBP ZnO避雷器"項目測試
? 儀器自動升壓，自動測量,待測量完畢，自動顯示測量結果
? 即直流1mA下的參考電壓及0.75倍電壓下的電流值
