110kV電流互感器的介質損耗因素(tanδ)測試方法及接線
發布時間:2022-05-09 16:08:32
閱讀次數: 872次
電流互感器的介質損耗因素(tanδ)測試是高電壓等級的互感器電力檢修中必不可少的項目,通常主要是測試一次對二次、末屏、殼體（整體介損）介質損耗因素、一次對末屏介質損耗因素、末屏對地介質損耗因素.............
電流互感器是電力系統做為將大電流轉換為小電流的重要設備，也是二次繼電保護設備的前端設備，其安全性直接影響了整個電力系統，尤其是在110kV級以上的高電壓等級，對其絕緣及安全性的評估就尤其重要，今天微安電力主要介紹電流互感器絕緣考核部分中的介質損耗因素(tanδ)測試方法，下圖先展示說明電流互感器的測試必須要明確的幾個部件，分別是互感器一次，互感器二次，末屏.
電流互感器的介質損耗因素(tanδ)測試步驟
1、一次對二次、末屏、殼體（整體介損）測試
2、一次對末屏測試
3、末屏對地測試

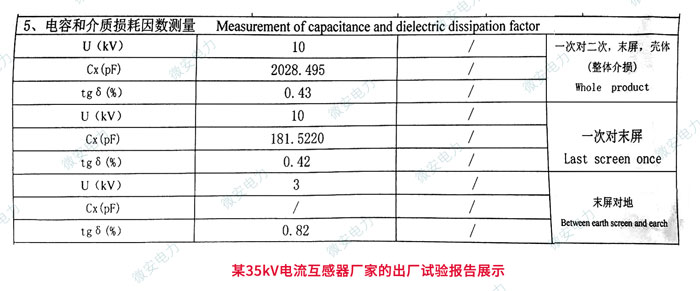

上面是某廠家35kV電流互感器的出廠測試結果
一次對二次、末屏、殼體的介質損耗因素(tanδ)的測試方法
在現場測試過程中，由于互感器已經安裝，整體介質損耗測試我們通常推薦采用反接法，這樣不用拆末屏及外殼的接地線，便于測試。下圖是測試接線示意圖、示意圖中采用的介質損耗測試儀為武漢微安電力生產的 UAJS-S異頻介質損耗測試儀。
一次對末屏的測試方法
互感器末屏與外殼是一起接地的，要單獨測試一次對末屏的介質損耗因素，建議是采用正接法，就是拆除末屏的接地引線，將末屏端子直接引至抗干擾異頻介質損耗測試儀的Cx端子,這樣可以更精確的測量電容量及tanδ。具體可參考以下示意圖
