整流變壓器變比怎么測試？

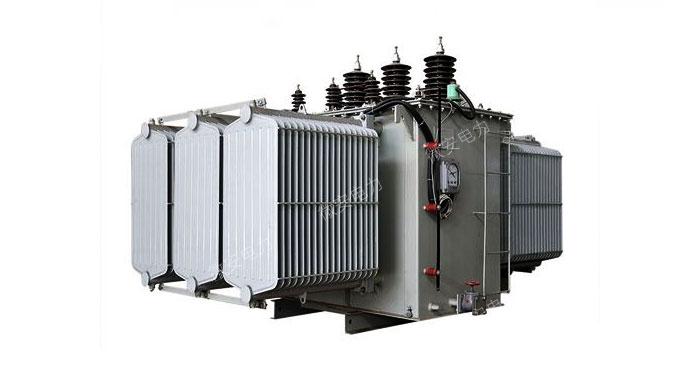

1.什么是整流變壓器？

根據《GB/T 2900.15-1997電工術語 變壓器、互感器、調壓器和電抗器》定義：整流變壓器是指專門用于整流裝置的變流變壓器。

簡單的說，整流變壓器就是變壓器與整流器組成的整流設備，以便從交流電源取得直流電能的變壓器，廣泛用于直流輸電、電力牽引、軋鋼、電鍍、電解等領域。其原理與變壓器類似，整流變壓器的原邊接交流電力系統，稱網側；副邊接整流器，稱閥側。整流變壓器的結構原理和普通變壓器相同。

2.整流變壓器的聯結組別

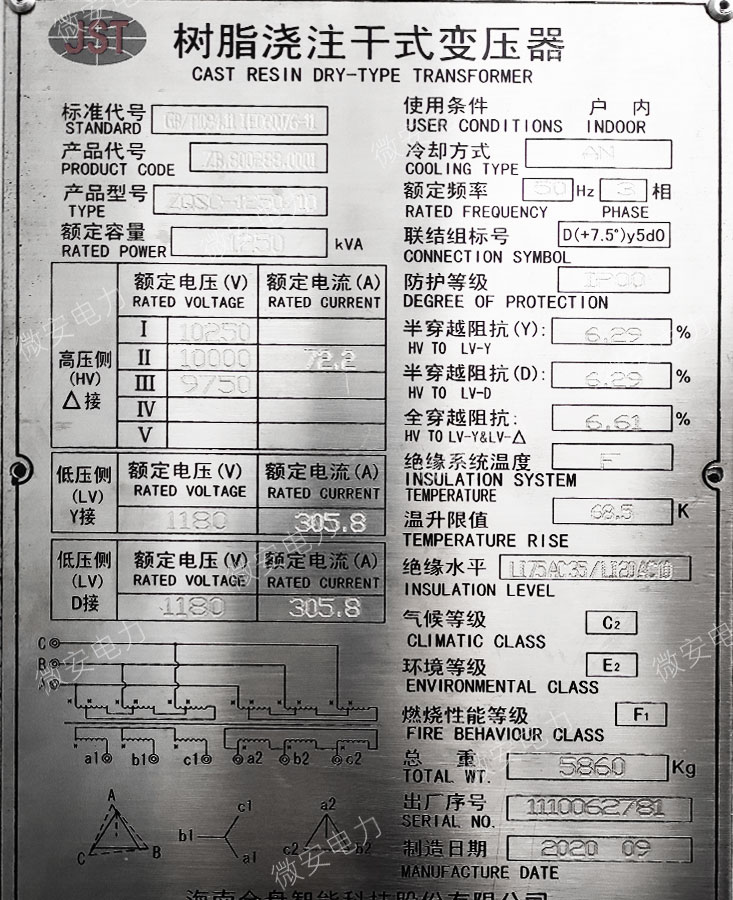

上圖是ZQSC-1250/10的干式牽引變壓器,是屬于整流變器的一種類型，由銘牌可見高低壓兩側的繞組聯結方式，相位是非整點組別的移相變。

3.整流變壓器的變比組別測試

3.1 首先需要解開變壓器兩側的全部引出線

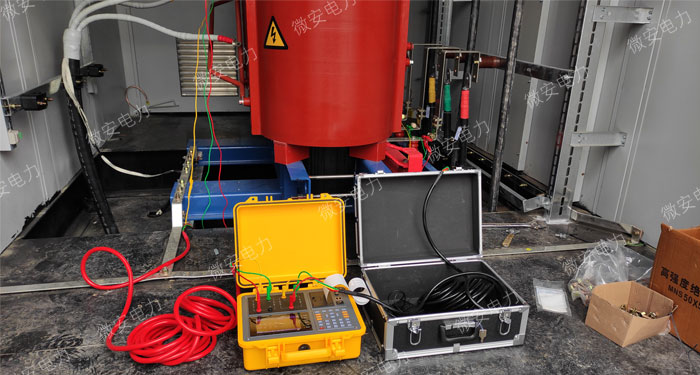

3.2 按照下圖連接好特種變壓器變比測試儀的測試線

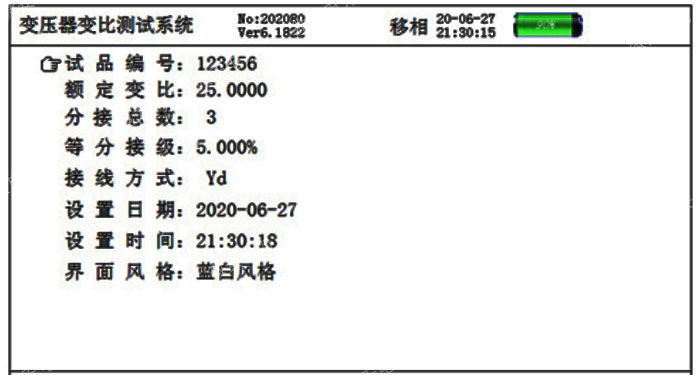

3.3 對照前面的銘牌設置好測試參數，主要是接線組別，高壓電壓，額定低壓電壓等參數，具體設置可參照下圖

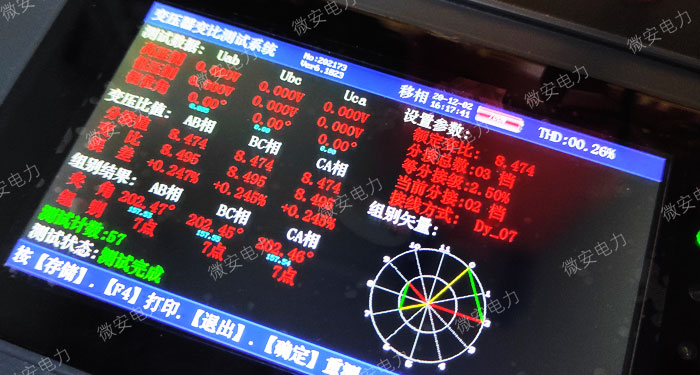

3.4 按下儀器測試按鍵，耐心等待結果即可，如選用的是UABC-T特種變壓器變比組別測試儀或UABC-M變壓器變比組別測試儀的話，儀器會全自動出來測試結果，無需任何其他操作

針對這種特殊的變壓器，跟常規我們測試的Y/△聯結組別的變壓器區別很大，我們需要注意的是，一定要選擇對應的測試儀器，武漢微安電力是一家專業從事變壓器變比組別測試儀研發及生產的廠家，具有專業的產品技術顧問及技術支持工程師、 可協助您非常方便的完成對包括整流變壓在在內的各種類型電力變壓器完成測試。
