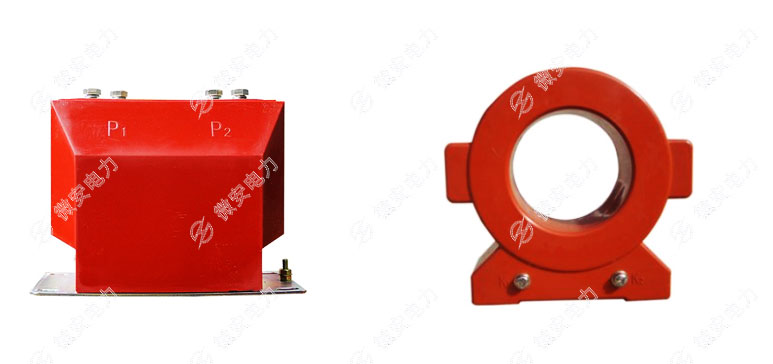

電流互感器ALF/FS值是什么意思
發(fā)布時間:2022-04-28 11:10:50
閱讀次數: 872次
ALF，即，準確限值系數，是額定準確限值一次電流與額定一次電流的比值。
FS，即儀表保安系數。額定儀表一次電流與額定一次電流的比值，
兩者是衡量互感器性能的重要指標
高壓電流互感器的銘牌上常見有ALF/FS值，可你知道這兩個值是代表什么意思嗎，今天微安電力來為你做詳細說明
互感器ALF/FS值的定義
ALF，accuracy limit factor，準確限值系數。額定準確限值一次電流與額定一次電流的比值。
FS，instrument security factor，儀表保安系數。額定儀表一次電流與額定一次電流的比值。

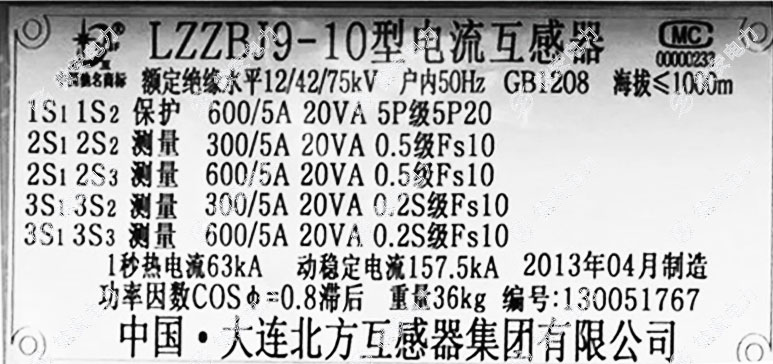

下面的互感器的銘牌圖，我們可以看到有清晰的ALF/FS值標注
互感器ALF值的意義
在弄明白ALF值所表達的意義之前，我們先需要明白互感器的準確級
準確級的定義為：對電流互感器所給定的等級。互感器在規(guī)定使用條件下的誤差應在規(guī)定限度內。
對保護用電流互感器，以該準確級在額定準確限值一次電流下所規(guī)定的最大允許復合誤差百分數標稱，其后標以字母“P”表示保護。保護用電流互感器的標準準確級為5P和10P。
然后我看到上圖顯示的1S1 、1S2的級別為5P20 。
5P20的含義為：該保護CT一次流過的電流在其額定電流的20倍以下時，此CT的誤差應小于±5%。
即互感器的ALF值為 20 ，該值的大小可以準確的表達電流互感器磁芯抗飽和的特性，是衡量磁芯好壞的重要指標。
互感器FS值的意義
FS值及互感器儀表保安系數，互感器儀表保安系數越小，由互感器供電的電器越安全。
300/5A 20VA 0.5級Fs10：一次/二次額定電流之比為300/5，額定輸出為20VA，準確級為0.5級，儀表保安系數為10，即當一次電流超過其額定電流的10倍時，二次電流復合誤差將會超過10%。
