直流電源系統紋波測試的含義及方法

一、直流電源系統紋波的含義

??? 紋波是一個比較抽象的概念，是用來衡量直流電源穩定程度的一個重要指標

??? 紋波是由于直流穩定電源的電壓波動而造成的一種現象，因為直流穩定電源一般是由交流電源經整流穩壓等環節而形成的，這就不可避免地在直流穩定量中多少帶有一些交流成份，這種疊加在直流穩定量上的交流分量就稱之為紋波。

??? 紋波的成分較為復雜，它的形態一般為頻率高于工頻的類似正弦波的諧波，另一種則是寬度很窄的脈沖波。

??? 紋波的計算方法可以用有效值或峰值來表示，可以用絕對量，也可以用相對對量來表示。

??? 例如，一個電源工作在穩壓狀態，其輸出為100V5A，測得紋波的有效值為10mV，這10mV就是紋波的絕對量，而相對量即 紋波系數=紋波電壓/輸出電壓=10mv/100V=0.01%，即等于萬分之一。

這要看負載是純阻性還是有動態元件，△U=△I*Z。

二、直流電源系統紋波的測試方法

??? 通常測試直流電源系統紋波參數的儀器可以選用高頻示波器或UDC-WB直流電源紋波系數測試儀，示波器雖然可以測量到紋波的波形及參量，但是不能直觀顯示紋波系數百分比，需要按照前面所述的辦法去手動計算，較為麻煩

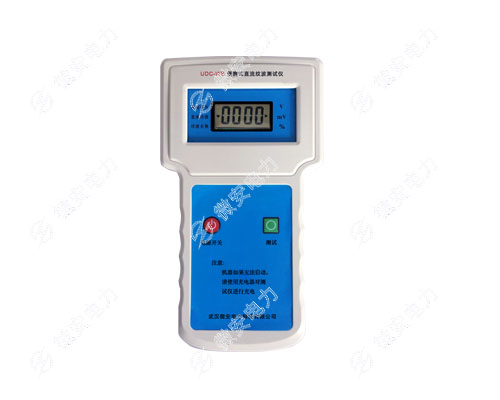

??? 如選用直流電源紋波系數測試儀就比較簡單了，只需要打開電源開關，然后把紋波表測試直流電源兩個表頭，接到待測電源的正負兩端，紅 接正，黑接負。紋波表剛打開電源時，顯示當前內部鋰電池電壓（開機前和電壓低于 10.5V 欠壓時顯示）。，按下測試按鍵，從上到下顯示的是直流電壓(V)，直流紋波電壓(mV)，紋 波系數(%)。
